我們在用CAD軟件繪制DWG圖紙的時候，經常會用到坐標繪圖，那么怎么在CAD繪圖中插入坐標點呢，今天就給大家介紹一下。

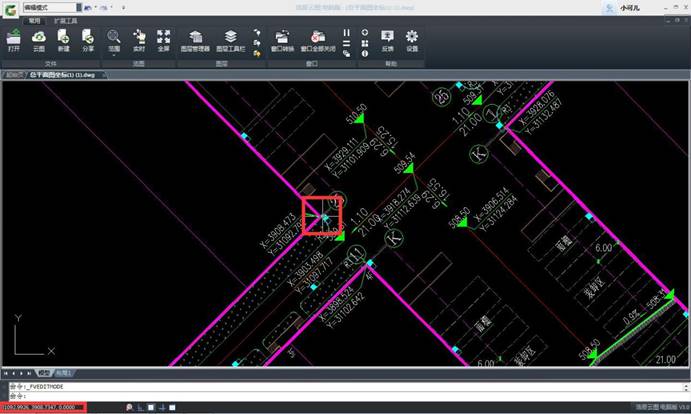

大家都知道，在CAD軟件中，鼠標所在的位置的坐標都會顯示在界面的下方，如下圖所示：

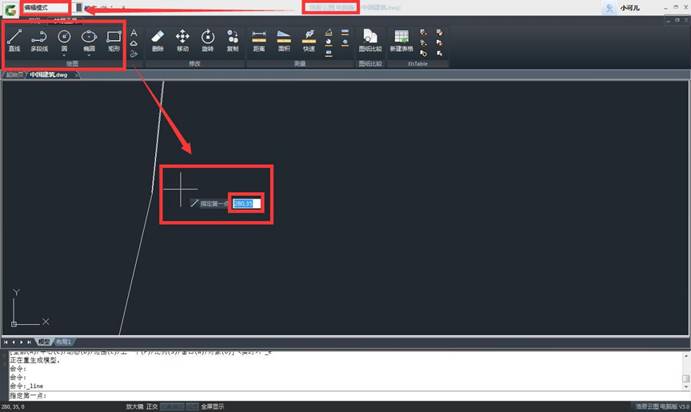

那么我們在繪圖的時候，鼠標所在位置的坐標就會顯示在鼠標的旁邊，如下圖所示：

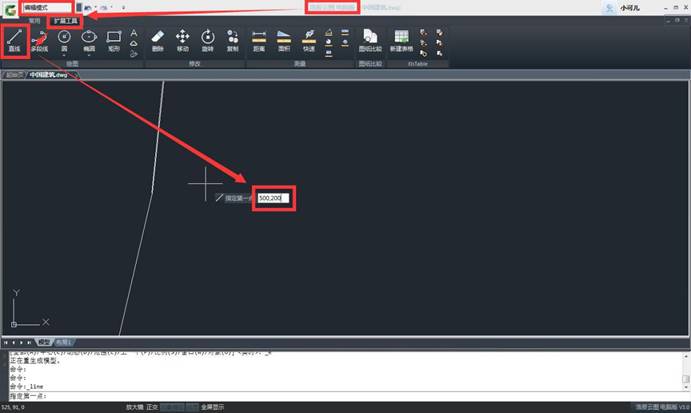

如果我們想要根據坐標繪圖，確定繪圖點的坐標，只需要直接在鍵盤上輸入X,Y軸的坐標即可，中間用逗號分開，如下圖所示：

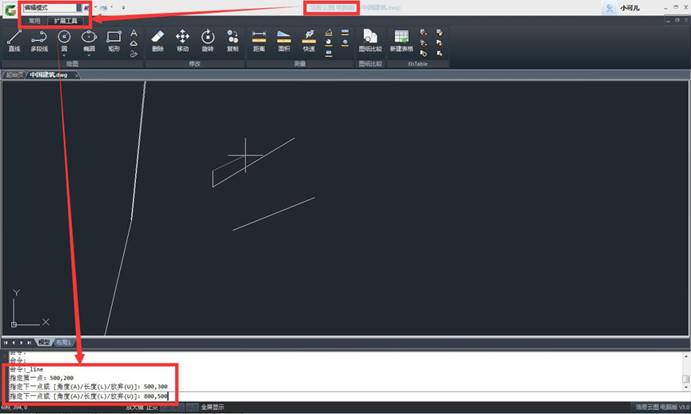

坐標輸入完成之后選擇回車即可，當我們繪制直線的時候，上面的方式已經完成了第一點的選擇，如果第二點我們還要用坐標來確定的話，可以直接在下方的命令行輸入第二點的坐標，依然是以逗號進行分隔，回車進行結束，如下圖所示：

以上就是使用坐標進行繪圖的方法，上面的介紹中我們用的CAD軟件是一款輕量級的CAD軟件——浩辰云圖電腦版。

【CAD看圖王電腦版（原名：浩辰云圖電腦版）】由二十年CAD開發背景的浩辰CAD出品的輕量級免費dwg/dxf圖紙覽圖及編輯工具。

告別為查看CAD圖紙安裝幾百兆的AutoCAD軟件，無需dwg格式轉換，矢量圖顯示放大不失真，完美查看CAD2000到CAD2018各版本的dwg二維和三維圖紙，超快速開圖、顯示準確、操作流暢，的業界內唯一一款完全免費且集看圖與編輯為一體的CAD看圖軟件。

內嵌天正實體解析器，完美顯示天正建筑、天正暖通、天正給排水等各專業圖紙，不再為丟實體而煩惱，支持不同字體的正確顯示，無需安裝font字體，不再顯示文字亂碼，還可查看外部參照中的對象。

免費工具內集成常用繪圖、修改、表格、測量、圖層管理功能，無水印打印、隨時共享設計進度，無需發送DWG圖紙，可分享鏈接給他人查看，不擔心圖紙安全和侵權。提供圖片格式輸出，還有不同版本圖紙比較功能。

浩辰CAD云圖的云端文件存儲，能夠支持從手機、電腦、網頁瀏覽器登陸后多端查看圖紙，告別U盤拷貝版本，實現隨時隨地看圖，享受云端存儲的安全與便利。

特色功能：

1、 天正全專業圖紙解析，完美顯示

2、 測量距離和面積

3、 圖紙修改版本比較

4、 云圖紙

CAD看圖王電腦版官網下載頁面：http://yun.gstarcad.com/windows/
