概述：

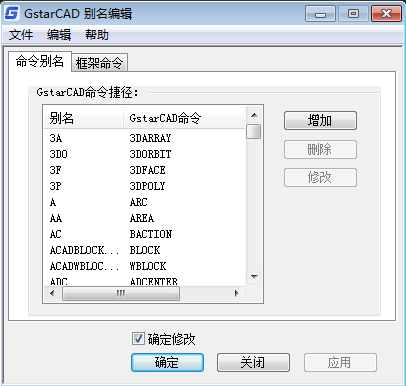

CAD里面的pgp文件，是有命令圖標和對應的快捷鍵。使用者既可以找尋命令圖標來操作繪圖，也可以通過輸入快捷鍵名稱，來快速繪圖。但很多人對于這些命令的快捷鍵并不熟悉，因此下面筆者將總結一些常用的CAD快捷鍵命令，并且解釋一下其相對應的中文含義。

正文：

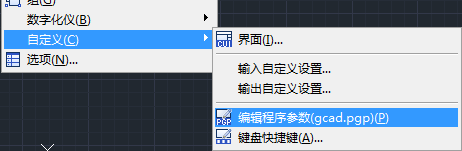

為了提高繪圖效率，設計人員常常使用“快捷鍵”來代替查找命令圖標，但是由于記憶的偏差或者輸入的失誤，從而導致誤操作，降低了工作效率。雖然通過“點擊工具菜單-自定義-編輯程序參數打開文件”的方式，可以檢索出命令的別名，卻缺少了相應的中文含義，十分不方便。

筆者將以“命令+中文命令 +常用快捷鍵”的介紹方式，具體描述一下，設計人員常用命令的快捷鍵及其相對應的中文含義。

ARC：創建圓弧 A

BHATCH：使用圖案填充封閉區域或選定對象 H、BH

BLOCK：根據選定對象創建塊定義 B

BREAK：部分刪除對象或把對象分解為兩部分 BR

CHAMFER：給對象的邊加倒角 CHA

CIRCLE：創建圓形 C

COPY：復制對象 CO、CP

DIMALIGNED：創建對齊線性標注 DAL

DIMANGULAR：創建角度標注 DAN

DIMBASELINE：從上一個或選定標注的基線處創建線性、角度或坐標標注 DBA

DIMCENTER：創建圓和圓弧的圓心標記或中心線 DCE

DIMCONTINUE：從上一個或選定標注的第二尺寸界線處創建線性、角度或坐標標注 DCO

DIMDIAMETER：創建圓和圓弧的直徑標注 DDI

DIMEDIT：編輯標注 DED

DIMLINEAR：創建線性尺寸標注 DLI

DIMORDINATE：創建坐標點標注 DOR

DIMOVERRIDE：替代標注系統變量 DOV

DIMRADIUS：創建圓和圓弧的半徑標注 DRA

DIMSTYLE：創建或修改標注樣式 D

DIMTEDIT：移動和旋轉標注文字 DIMTED

DIST：測量兩點之間的距離和角度 DI

DONUT：繪制填充的圓和環 DO

ELLIPSE：創建橢圓或橢圓弧 EL

EXTEND：延伸對象到另一對象 EX

LAYER：管理圖層和圖層特性 LA

LAYOUT：創建新布局，重命名、復制、保存或刪除現有布局 LO

LEADER：創建一條引線將注釋與一個幾何特征相連 LEAD

LENGTHEN：拉長對象 LEN

LINE：創建直線段 L

LINETYPE：創建、加載和設置線型 LT

MEASURE：將點對象或塊按指定的間距放置 ME

MIRROR：創建對象的鏡像副本 MI

MLINE：創建多重平行線 ML

MOVE：在指定方向上按指定距離移動對象 M

MTEXT：創建多行文字 T、MT

OFFSET：創建同心圓、平行線和平行曲線 O

OSNAP：設置對象捕捉模式 OS

PEDIT：編輯多段線和三維多邊形網格 PE

PLINE：創建二維多段線 PL

POINT：創建點對象 PO

POLYGON：創建閉合的等邊多段線 POL

RECTANG：繪制矩形多段線 REC

SCALE：在 X、Y 和 Z 方向等比例放大或縮小對象 SC

SPLINEDIT：編輯樣條曲線對象 SPE

STRETCH：移動或拉伸對象 S

THICKNESS：設置當前三維實體的厚度 TH

TOLERANCE：創建形位公差標注 TOL

TORUS：創建圓環形實體 TOR

TRIM：用其他對象定義的剪切邊修剪對象 TR

WEDGE：創建三維實體使其傾斜面尖端沿 X 軸正向 WE

XLINE：創建無限長的直線（即參照線） XL

ZOOM：放大或縮小當前視口對象的外觀尺寸 Z
