生成對應于標注序號的明細表，可以對標有序號的零件進行描述。在以往的相關制圖中，這部分工作需要占用設計人員的很多時間，無形中加大了工作量?；谶@種考慮，在浩辰CAD機械軟件中，提供了豐富的標注序號、明細表生成及明細表處理功能。

正文

在浩辰CAD機械軟件中，通過序號與明細表的關聯，可以很好的實現對零件的說明，同時明細表是自動生成的，對于明細表的行數以及位置，都可以按照默認的情況執行。

在浩辰CAD機械軟件中，調用菜單欄【浩辰機械】→【序號/明細表】→【明細表生成】或輸入“GMPARTLIST”命令，然后就會有如下提示和操作：

提示：請選擇明細表方向和本欄最高一點或指定位置[S]或指定本列明細表行數[C]：

操作：在繪圖區域內點取明細表的起始點或回車以默認的標題欄右上角點為起始點。

提示：本欄明細表最高一點/<回車輸入數目>：

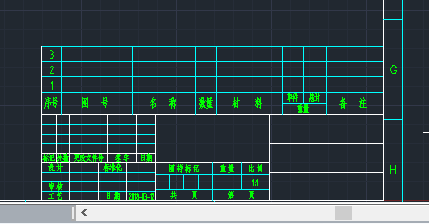

操作：點取最高點或輸入明細表的格數，回車確定生成后系統將自動生成與標注序號對應的明細表，如下1圖所示。

1．在生成明細表行數的時候，如果輸入的行數小于命令行默認的行數時，將會再次出現提示以便讓確定剩下的明細表行數的位置，當輸入的行數值大于命令行中默認的行數值時，將按照默認的行數值進行處理

2．重新生成的明細表將自動取代原有明細表內容。

3．明細表生成與編輯一般作為設計的最后一道工序，建議用戶不要提前使用。
