摘要：

在浩辰CAD暖通風管設計中，風管都是用吊架吊起或是支架支起來的。那么繪圖時候吊架和支架的繪制是一項比較繁瑣的工作。浩辰暖通軟件中提供了繪制風管的模塊，該模塊中提供了繪制吊架和支架的功能。本文介紹如何使用浩辰暖通繪制風管吊架和支架

正文：

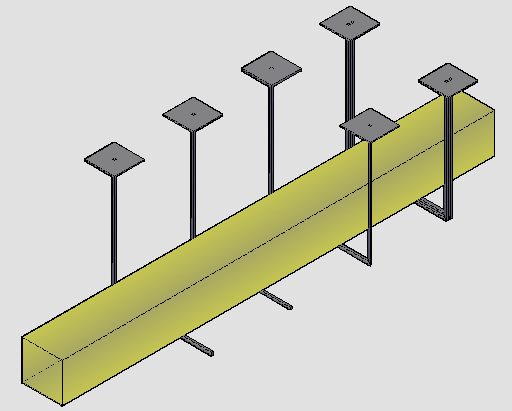

風管吊架

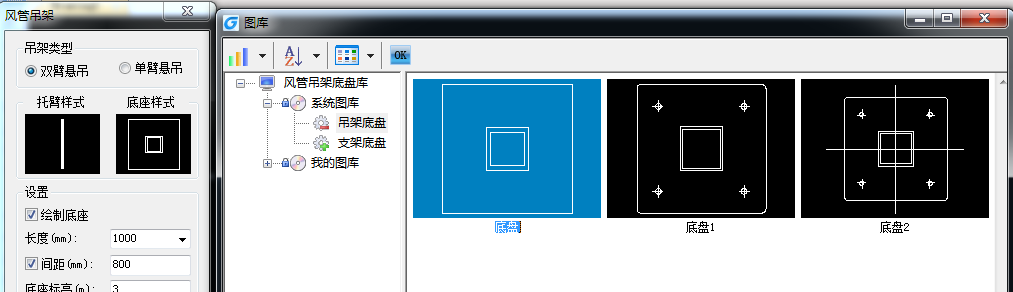

雙擊樣式圖可以進入圖庫進行選擇托臂樣式和底座樣式

菜單：[通風空調]→[風管設備] →[風管吊架]

功能：沿風管按指定間距布置吊架；

命令行提示： 選擇布置點:

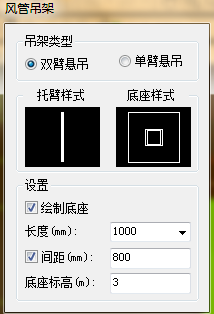

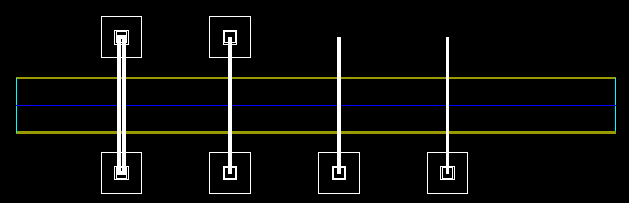

1、軟件提供兩種吊架可以選擇：雙臂懸吊和單臂懸吊；

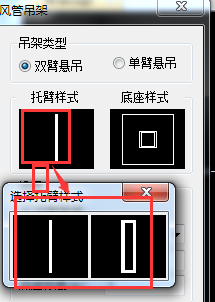

2、用戶可以點擊托臂樣式示意圖選擇托臂樣式，點擊底座樣式示意圖選擇底座的樣式；

3、參數設置，勾選繪制底座后，顯示底盤，不勾選則不進行顯示；長度為托臂的長度，間距為連續繪制時下一個吊架與前一個吊架的間距；標高為底盤的標高，托臂的標高根據風管底部的標高進行設置；

4、連續繪制時，根據所布置的風管的基線和間距預算下一個吊架的位置；

風管支架

菜單：[通風空調]→[風管設備] →[風管支架]

功能：沿風管按指定間距布置吊架；

命令行提示： 選擇墻上一點:

選擇布置位置或[換向(C)]:

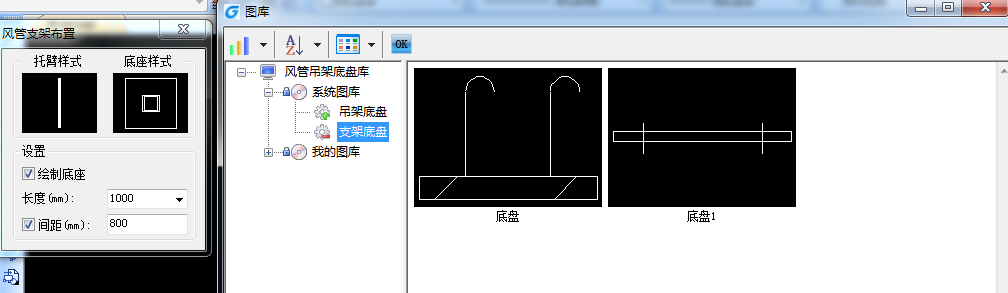

1、用戶可以點擊托臂樣式示意圖選擇托臂樣式，點擊底座樣式示意圖選擇底座的樣式；

2、參數設置，勾選繪制底座后，顯示底盤，不勾選則不進行顯示；長度為托臂的長度，間距為連續繪制時下一個吊架與前一個吊架的間距；

3、用戶選擇墻上的一點開始布置，如果支架的朝向不合理，可以按關鍵字C進行幻象；

4、連續繪制時，根據所點選的墻或線和間距預算下一個吊架的位置；

5、支架的標高，用戶不能手動設置支架的標高，在支架布置后，軟件判斷支架是否有相應風管進行支撐，若有則使用風管底部標高，反之則使用0標高；
