概述：

CAD繪圖里面多重引線很多用戶是經常使用，但發現標注里面還有一個合并功能，有個別客戶發現不會使用。下面具體介紹一下合并功能。例圖用浩辰CAD2019，其他CAD也是類似功能。

正文：

CAD繪圖里面多重引線很多用戶是經常使用，但發現標注里面還有一個對齊和合并功能，有個別客戶發現不會使用。下面具體介紹一下合并功能。例圖用浩辰CAD2019，其他cad也是類似功能。

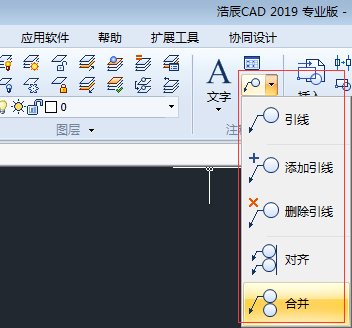

菜單位置為下圖：

命令：mleadercollect

實際把鼠標放命令位置已經有命令的介紹

想合并多重引線，首要條件，多重引線需要是包含塊。

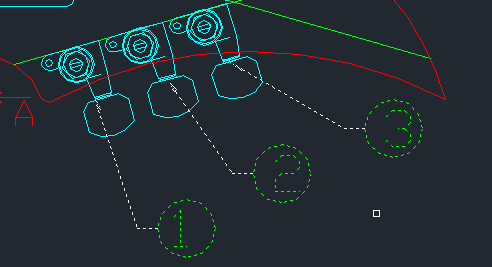

一、例如我們用塊定義幾個多重引線標注。操作如下

1、定義一個屬性塊1

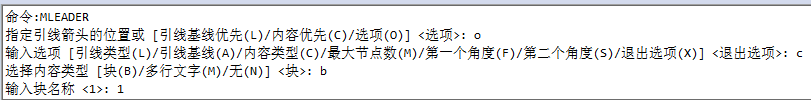

2、輸入多重引線命令，然后需要選內容是塊不要用多行文字默認方式繪制多重引線，如圖內容類型，選塊輸入塊名

3、這個時候引線才可以合并操作

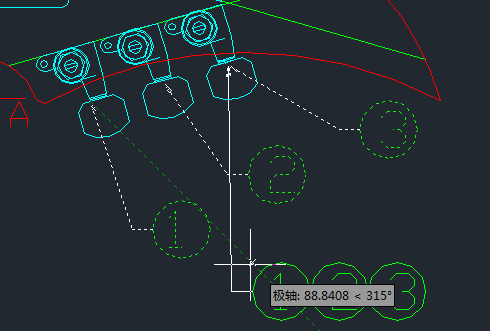

4、點引線合并選多重引線

可以設置指定收集的多重引線位置或 [垂直(V)/水平(H)/纏繞(W)] <水平>:

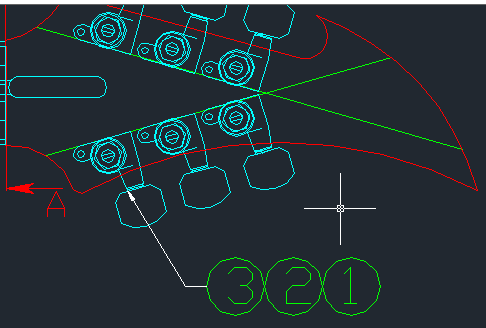

這個時候就實現了多重引線的合并。如下圖1、2、3三個合并后多重引線位置。
