概述：

為了提供一種塊屬性文字的快速修改方式，浩辰CAD專門開發了批量屬性文字編輯工具。具體操作講述一下，命令battman設置。

正文：

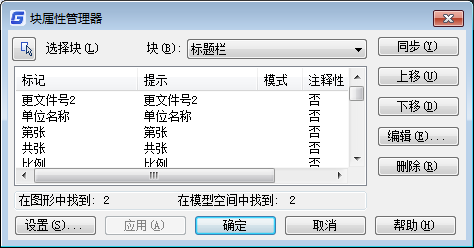

執行命令battman后，如果當前圖紙中含有屬性文字，則浩辰CAD會彈出屬性文字編輯對話框，如下圖所示。如果當前圖紙中沒有定義過屬性文字，則不會彈出對話框，但浩辰軟件將會給出“此圖形不包含帶屬性的塊”的提示。

在性文字編輯對話框中，可以定義、編輯或刪除屬性。對于每一個選定塊，屬性列表下的說明都會標識在當前圖形和在當前布局中相應塊的實例數目。

按鈕功能說明：

①選擇塊：單擊此按鈕后，可以返回繪圖空間選擇帶有屬性的塊。

②同步：這一按鈕在屬性批量修改中十分有用。比如，如果定義了一個屬性文字，而此屬性文字又分別與其他圖形被定義為20個不同的塊，當修改這20個塊中某一個塊屬性文字的字高、顏色后，單擊“同步”按鈕，其他19個圖塊的屬性文字的字高、顏色自動發生變化，而且，最難能可貴的是，此功能只是改變了屬性文字的特征屬性，不會修改屬性文字的賦值。

③上移、下移：上移或下移選定的屬性。

④編輯：對指定的屬性進行編輯，單擊該按鈕后將彈出“編輯屬性”對話框

⑤刪除：刪除指定的屬性。

⑥設置...按鈕：控制“塊屬性管理器”中屬性列表的外觀。單擊該按鈕后將彈出“塊屬性設置”對話框
