浩辰CAD看圖王是為了方便大家看圖的一款軟件，目前也包含了一些簡單的編輯功能，軟件的極速看圖模式，做到了可以隨時隨地看圖，不論身在何處，只要有手機，有浩辰CAD看圖王，打開圖紙即可瀏覽，方便又快捷；軟件的高級制圖模式下，之前可以進行一些簡單的編輯操作，包括繪制單線，多段線，圓，圓弧，矩形，云線，文字，批注，刪除，移動，復制，鏡像，旋轉等。

正文：

現在浩辰CAD看圖王又新增了一個功能——角度標注。角度標注功能的增加，給我們的一些繪圖，編輯等操作帶來了很大的方便，可以快速完成一些簡單的操作。那下面就為大家簡單介紹下新功能角度標注的具體操作步驟。具體的操作步驟如下所示：

1. 創建角度標注

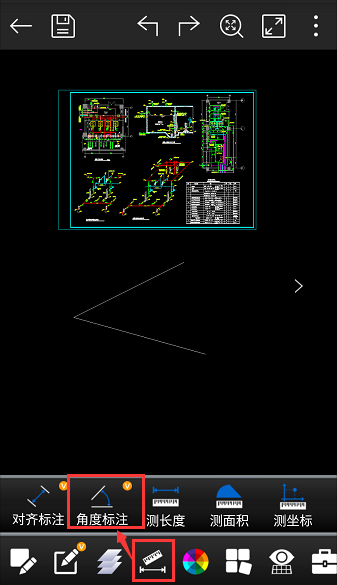

Step 1：?jiǎn)?dòng)角度標注命令；

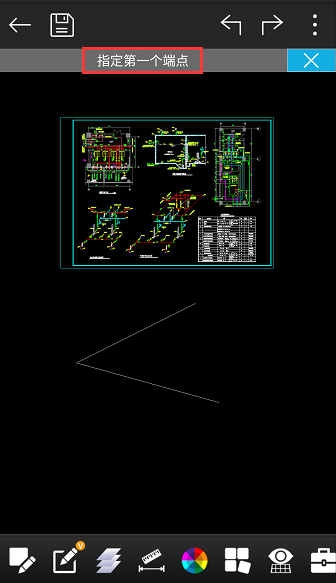

Step 2：根據命令提示指定第一個端點：

點擊或拖動指定第一個端點。

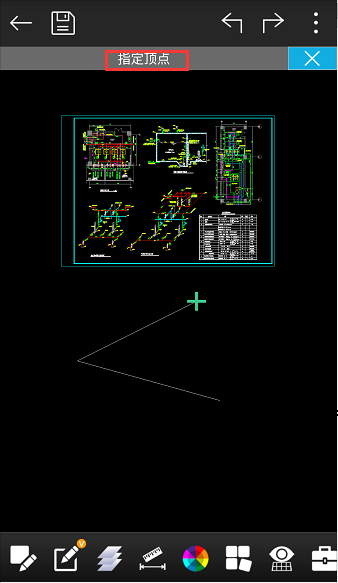

Step 3：根據命令提示指定頂點：

點擊或拖動指定角的頂點。

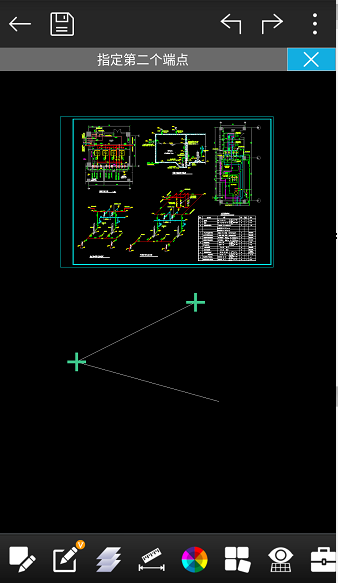

Step 4：根據命令提示指定第二個端點：

點擊或拖動指定第二個端點。

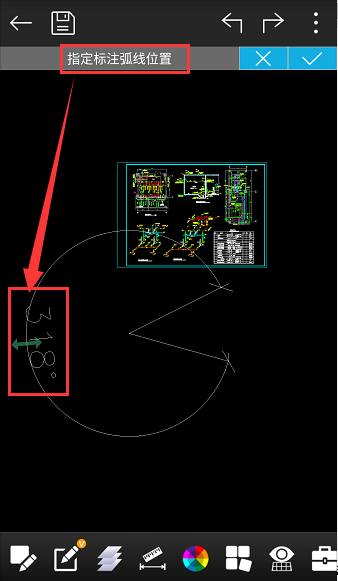

Step 5：指定標注弧線位置。

手指抬起后，顯示角度標注和調整標注位置的箭頭，拖動箭頭調整標注弧線的位置。

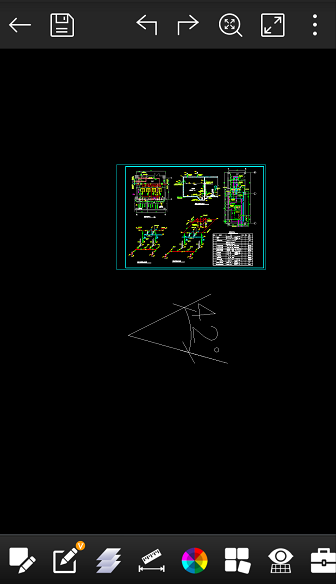

Step 6：點擊關鍵字完成或點擊空白處完成。

2. 編輯角度標注：

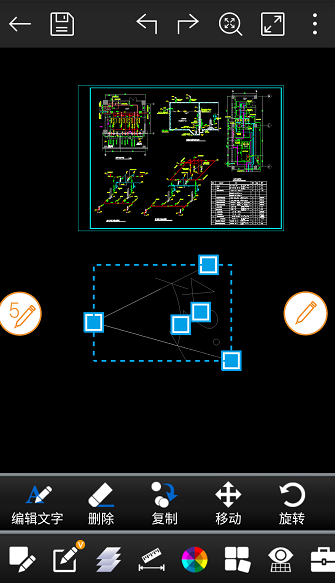

選擇已創建的角度標注，編輯該標注。 選擇后有外包矩形框，默認為夾點編輯狀態。

操作說明：

夾點編輯（默認狀態）：

拖動夾點可調整尺寸線相對所選線段的間距；文字在尺寸線上的位置; 拖動過程中文字跟隨變化。

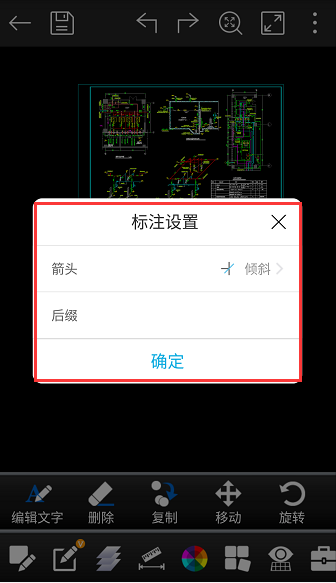

參數編輯：

可修改箭頭樣式和后綴。提供的箭頭樣式包括建筑標記，實心閉合和傾斜。從圖紙中讀取的箭頭樣式，如果既不是建筑標記，實心閉合，也不是傾斜，則顯示為：未知。

簡單編輯：

可整體移動，旋轉和拉伸標注。

菜單編輯：

修改文字，刪除，移動，復制，旋轉，鏡像，顏色。

以上就是浩辰CAD看圖王中角度標注的具體操作步驟，操作很簡單，也很方便，很方便我們?cè)跍y(cè)量的時候?qū)y(cè)量的數據記錄在圖紙界面上。如果大家在以后的使用中會遇到需要對角度進行標注的情況，可以嘗試使用下浩辰CAD看圖王的角度標注的功能，真的很方便哦！希望今天的介紹會對你的使用有所幫助！
