摘要：

浩辰CAD暖通軟件的多聯機模塊中提供了冷凝管的繪制功能，分為冷凝立管和冷凝干管。其中冷凝立管布置提供了多種布置方式 譬如：任意布置、沿墻布置、墻角布置，布置時候會自動識別墻體墻角。冷凝干管則提供了任意布置，端點引出、管道引出、立管引出等多種布置方式。本文介紹加粗重點，浩辰暖通多聯機模塊冷凝管功能的學習。

正文：

浩辰CAD暖通——冷凝立管

菜單：[多聯機]→[冷凝立管]

功能：布置立管

命令行提示：指定立管位置<任意>或[沿墻(Q)/墻角(X)/旋轉90°(Z)/旋轉(S)]:

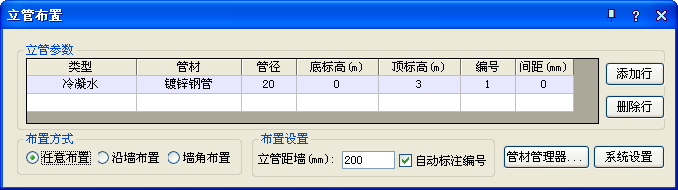

執行該命令后，彈出對話框，如圖示：

1.可一次布置多種類型的立管；

2.任意布置：選擇任意一個點為基準布置立管；

3.沿墻布置：可以選擇建筑墻、直線、弧線、多段線作為所沿墻體，根據設置的距墻距離進行布置；

4.墻角布置：可以選擇建筑墻的夾角點、直線或弧線的交點作為墻角，根據根據設置的距墻距離進行布置；

5.設置或增加管道類型，及對應管材、管徑、管底標高、管頂標高、編號和多管之間的間距；

6.管線編號：編號根據圖紙中已經存在的同類立管計算而得，根據【系統設置】→【繪圖設置】中，是否自動補齊缺失的立管編號。如果需要勾選補齊，則會從編號1開始遞增查找，只要找到未被使用的編號就進行使用；如果未勾選，則查找已經存在的同類管線中最大的編號，對其加一作為編號。

7.增加繪制管線：可以通過點擊按鈕添加行增加繪制的管線，也可以通過點擊參數表中空白行的類型單元格，在彈出列表中選擇需要添加的新管線類型進行添加；

8.刪除繪制管線：可以通過點擊按鈕刪除行刪除當前選中的繪制管線，也可以通過店家參數表中需要?jiǎng)h除的管線行的類型單元格，在彈出列表中選擇最后一行空白進行刪除；

9.立管的平面圖樣式和直徑由【系統設置】→【繪圖設置】中的相應參數決定；

10.自動標注編號：如勾選該項，則會在每組立管布置結束后，自動調用立管標注功能，需用戶指定標注位置；

浩辰CAD暖通——冷凝干管

菜單：[多聯機]→[冷凝干管]

功能：布置干管

命令行提示：選擇起始點或[管端引出(X)/管上引出(Z)/立管引出(Q)]:

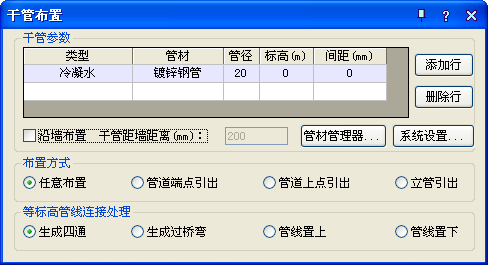

執行該命令后，彈出對話框，如圖示：

1.可一次布置多種類型的干管；

2.設置或增加管道類型，及對應管材、管徑、標高、多管之間的間距，繪制過程中修改標高軟件自動生成合適的扣彎進行連接，間距指得是距離基準線的距離，基準線間距為0；

3.增加繪制管線：可以通過點擊按鈕添加行增加繪制的管線，也可以通過點擊參數表中空白行的類型單元格，在彈出列表中選擇需要添加的新管線類型進行添加；

4.刪除繪制管線：可以通過點擊按鈕刪除行刪除當前選中的繪制管線，也可以通過店家參數表中需要?jiǎng)h除的管線行的類型單元格，在彈出列表中選擇最后一行空白進行刪除；

5.沿墻布置：允許用戶設置管線繪制時，總體相對輔助線偏移指定距離布置；

6.任意布置：可以選擇圖紙上任意一點作為起始點進行繪制；

7.管道端點引出：依次選擇需要布置的管線對應的相同類型管線端口，進行引出繪制；

8.管道上點引出：依次選擇需要布置的管線對應的相同類型管線上一點，進行引出繪制；

9.立管引出：選擇需要布置的管線對應的立管，系統會自動嘗試匹配正確的間距，進行引出繪制；

10.等標高管線連接處理：對繪制過程中與其他等標高管線相交的情況，提供四種處理方式：生成四通、生成過橋彎、管線置上和管線置下；
