摘要：

一般暖通繪圖是繁瑣的，CAD圖紙的處理需要耗費大量的時間和精力。CAD暖通多聯機布置好室內室外機后，管線布置好后，細節的處理也很重要。譬如：管線上過橋彎的搭接、立管干管的連接，設備的連接等等。

浩辰CAD暖通直接提供了處理和連接功能，本文介紹CAD暖通多聯機管線和設備的連接處理。

正文：

浩辰CAD暖通——過橋彎

菜單：[多聯機]→[管線處理] →[過橋彎]

功能：在管線上搭接過橋彎

命令行提示：選擇需要生成過橋彎的管線:

過橋彎的橋洞高度根據跨越管和主管的管徑?jīng)Q定，平面圖下半圓直徑由【系統設置】→【繪圖設置】中的單線過橋彎平面圖示意直徑參數決定。

過橋彎布置有兩種模式，根據選擇的管線的相交情況進行區分：

1.所有選擇的管線相交于一點或延長線相交于一點：

命令行提示：選擇的管線在平面上交于一點，手動指定連接過橋彎的主管線。

選擇需要連接過橋彎的主管線:選擇需要搭接過橋彎的主管，在改主管上生成過橋彎；

2.所有選擇的管線和延長線不相交于一點：

命令行提示：選擇的管線在平面上不交于一點，自動判斷選擇的管線是否需要生成過橋彎。

軟件會根據所有選擇到的管線，判斷與其相交的所有管線，是否有需要生成過橋彎的地方。判斷依據為：有管線在三維上碰撞；碰撞的管線并不屬于同一系統；碰撞位置并非該管線的起點或終點；滿足以上條件時，會自動生成過橋彎。

浩辰CAD暖通——立管連干管

菜單：[多聯機]→[立管連干管]

功能：連接選擇的立管和干管

命令行提示： 選擇立管和干管:

選擇完成后，會依次根據選擇的立管，在選擇的干管中查找距離最近的同一系統干管進行連接，特別的，當僅選擇一根干管時，不考慮系統匹配問題。

浩辰CAD暖通——設備連管

菜單：[多聯機]→[設備連管]

功能：將圖中所選范圍的設備與干管自動連接

命令行提示：請選擇多聯機對象：

命令行提示：請選擇分歧管方向點：

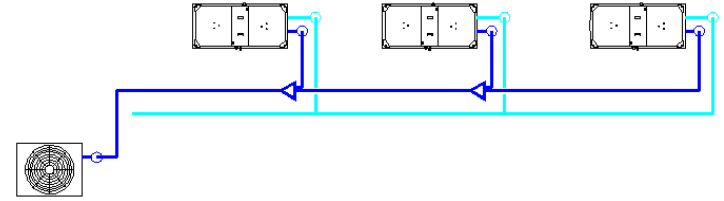

連接后的效果圖如下：

說明：如果管線含有冷煤管，則在三通處自動生成分岐管。若無室外機，分岐管方向需要在選擇管線時提示。
