摘要：

齒輪是我們?cè)?a class="highlight" href="http://www.syxyd.cn/">CAD機械設計中應用非常廣泛的，是傳動機構的重要組成部分。在以往CAD機械軟件中，沒有畫齒輪的模型，需要設計師手動去畫，難度可想而知，并且對于齒輪的參數也沒辦法一目了然地查看。對于上述種種困難，浩辰CAD機械軟件給出了完美答案。

正文：

在浩辰CAD機械軟件中有自動生成齒輪的功能，只需要計算出模數等參數就可以快速?gòu)暮瞥紺AD機械軟件中調用齒輪，精確繪制出來，并且能夠插入?yún)?shù)對照表。幫助工程設計人員快速完成常見結構的圓柱齒輪設計和繪制。

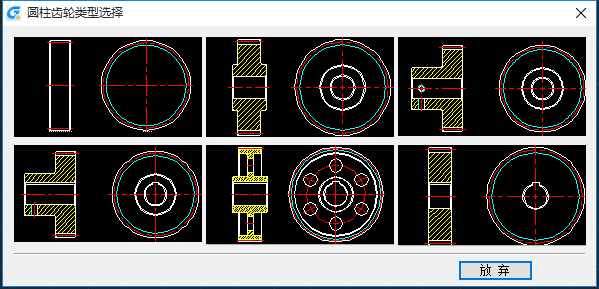

在浩辰CAD機械軟件中調用【浩辰機械】→【機械設計（M）】→【齒輪設計（G）】或輸入“GMGEARDESIGN”命令，就會出現如下圖1所示界面：

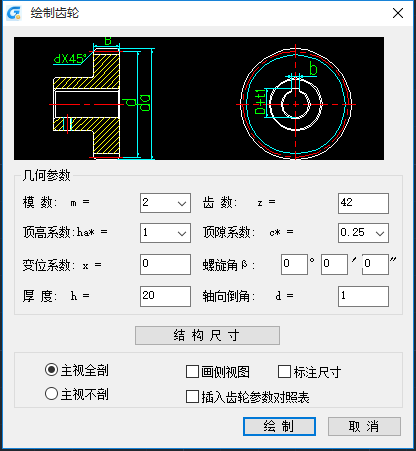

以上面6種常見結構中的第4種圖形為例，單擊第4種圖形對應的圖片，彈出如下圖2所示對話框：

繪制齒輪外部輪廓所需的關鍵參數及主尺寸。

“主視全剖”、“主視不剖”單選：繪制剖視圖或不剖。

“畫側視圖”：是否繪制主視圖的同時繪制側視圖。

“標注尺寸”：是否標注關鍵尺寸。

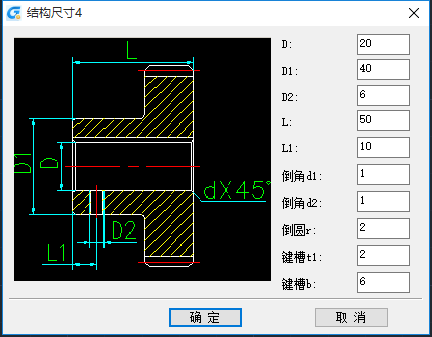

“結構尺寸”：彈出如下圖3所示對話框：

可參照?qǐng)D示對齒輪內非主尺寸及局部結構的尺寸進行修改。本功能提供了圖形圖元在參數不合理時的干涉判斷。例如：輸入倒角過大時會提示“d 大于全齒高”。螺孔尺寸錯誤時會提示“螺孔空間不足，或與其他尺寸沖突。其他結構形式的使用方式與類型4一致。

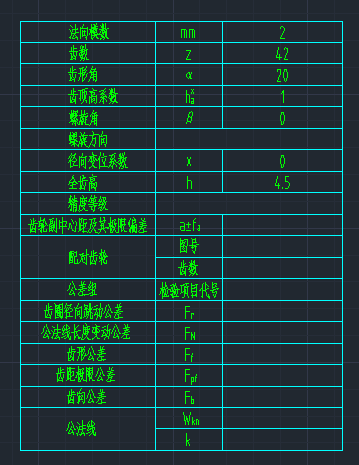

“插入齒輪參數對照表”：是否插入齒輪參數對照表，此表雙擊即可編輯。如下圖4所示
