概述：

CAD和浩辰CAD里面大家都會接觸到各種文字格式，了解相關格式有什么用，能更好的使用各項功能。下面具體介紹一下相關格式。

正文：

除了大家都熟悉的DWG圖紙文件外， CAD中還用到各式各樣的文件，例如模板文件、字體文件、填充文件、線型文件等等，浩辰CAD也不例外。這些文件的擴展名都是什么？下面簡單給大家介紹一下。

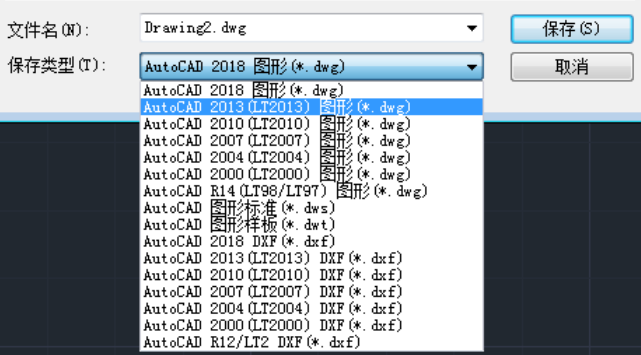

DWG

AutoCAD創立的一種圖紙保存格式，已經成為二維CAD的標準格式，浩辰CAD及很多其他CAD為了兼容AutoCAD，也直接使用DWG作為默認工作文件。

DXF

CAD的另一種圖形保存格式，主要用于與其他軟件進行數據交互。保存的文件可以用記事本打開，看到保存的各種圖形數據。

DWT

CAD模板文件，可在新建圖形時加載一些格式設置，除CAD提供的模板文件外，自己也可以創建符合自己需要的模板文件，可以直接替換CAD自帶的模板文件，也可以重新命名。

DWF

用與網絡交換的圖形文件格式，可以用發布功能或DWF虛擬打印機輸出，用CAD無法打開，但可以用AutoCAD提供的DWF瀏覽器查看。浩辰CAD 中提供了DWF參考底圖功能，可以將DWF作為底圖插入到圖紙中，并可以進行捕捉輔助定位其他圖形。

DWL

打開圖紙文件后記錄打開的機器、用戶、時間等信息，當其他人或應用程序打開時將提示相關信息，并通常只讀打開，可以保證圖紙不同時被兩個人修改覆蓋。圖紙文件正常關閉后,DWL文件自動刪除。

MNU、MNC、MNL、MNS

是CAD低版本使用的菜單文件，高版本也可以加載。其中MNU使用較多，是菜單的源代碼，可以直接用記事本編輯，各類專業軟件和插件通常利用MNU文件來加載菜單。

CUI、CUIX

CAD高版本使用的自定義界面文件，可以在CAD和專用工具編輯，無法直接用記事本打開。浩辰CAD和AutoCAD高版本支持此類文件，在加載MNU文件后會自動生成CUI文件。CUIX是最新的格式，是多個CUI文件打包壓縮的文件。

SHX

浩辰CAD采用的字體文件，也叫形文件。 SHX文件分三類，一類是符號形，保存了一些用于制作線型或獨立調用的符號；一類是普通字體文件，支持字母、數字及一些單字節符號；一類是大字體文件，支持中文、日文、韓文等雙字節文字。

PAT

浩辰CAD采用的填充圖案文件， 純文本文件，可以用記事本編輯。可以自己編寫或?qū)⑹占腜AT文件復制粘貼到CAD的填充目錄或填充文件中。

LIN

浩辰CAD采用的線型文件，可定義虛線、點劃線等各種線型。純文本文件，可以自己編寫，收集的線型文件中線型可以直接瀏覽加載。

CTB

顏色相關打印樣表，設置了每種索引色所對應打印輸出的顏色、線寬及其他效果，是一種常用的控制打印輸出的文件。浩辰CAD附帶了一些預設的打印樣式表，有單色、灰度、彩色的，可以直接調用或簡單做簡單編輯。

STB

命名打印樣式表，設置一些打印輸出設置的樣式，可以設置不同圖層使用不同的打印樣式。在早期版本和一些單位使用比較多，個人很少使用。

PLT

打印輸出文件。如果使用打印機驅動時勾選“打印到文件”，將不直接輸出到打印機，而是生成PLT文件，此PLT文件可以無需CAD就可以直接輸出到打印機。一些設計單位統一出圖或到打印社出圖通常都輸出為PLT文件，這樣避免出現缺少字體、版本不兼容導致圖紙顯示和打印不正常。

PC3

打印機和繪圖儀配置文件，是CAD中保存打印驅動及相關設置的文件

HDI

HDI（Heidi? 設備接口）驅動程序用于與硬拷貝設備進行通信。 這些驅動程序可分為三類：文件格式驅動程序、HDI 非系統驅動程序和 HDI 系統打印機驅動程序。

PCP

舊版本使用的打印設置文件。

DWS

圖層標準文件，可保存一些圖層定義及圖層映射表，主要用于圖層轉換(laytrans)。浩辰CAD支持此文件，浩辰CAD2012不支持此格式。浩辰CAD 2012可以將圖層映射表保存為DWG文件，效果相同。

LAS

圖層狀態文件，可以將設置好的圖層的開關、凍結、鎖定等狀態保存下來，以后需要時在當前圖或其他圖中加載恢復保存的狀態。

SCR

腳本文件，可批量執行保存命令，完成繪圖工作。純文本文件，可以手動編輯，也可以利用CAD的記錄腳本功能記錄操作過程。一些專業測繪軟件利用腳本來繪制斷面圖或一些表格。

LSP 、DCL、FAS、VLX

浩辰CAD二次開發工具AutoLisp的程序文件，后續增加了一些對VBA控件的調用，并提供了編輯器，被稱為Visual lisp（Vlisp）。原始的LISP程序通常為純文本文件，可以用CAD提供的工具編輯，也可以直接用記事本編寫。LISP可以加密，加密后擴展名認為LSP，但無法用記事本打開，但仍可加載。FAS和VLX是經過編譯和打包的文件。

LSP — 包含 AutoLISP 程序代碼的 ASCII 文本文件。

DCL — 用于編輯LSP程序使用的對話框的文件。

FAS — 單個 LSP 程序文件的二進制編譯版本。

VLX — 一個或多個 LSP 文件和/或?qū)υ捒蚩刂普Z言 (DCL) 文件的編譯集。

DVB/VBI

AutoCAD針對VB提供的開發工具生成的文件，類似與WORD和EXCEL中的宏。浩辰CAD及其他軟件無法加載DVB，只能加載VBI，但代碼基本兼容，進入兩款軟件的VBA編輯器，將代碼復制過來，簡單編輯就能用。

ARX/ GRX

AutoCAD這對C++提供的開發工具，現在一些復雜的程序通常使用ARX開發的，ARX程序的運行效率比較高。浩辰CAD也提供了類似ARX的接口：GRX。ARX程序通常都是編譯過的，因此無法直接在不同版本的CAD中加載，如果要在浩辰CAD中加載ARX程序，需要對源碼進行簡單編輯后用GRX開發庫進行編譯成GRX程序。

BAK

自動備份文件，通常在保存文件時，會將上次保存的文件修改成BAK格式，避免保存出錯，可以直接將BAK改成DWG來恢復之前的版本。AutoCAD和浩辰CAD默認都會生成這個文件，在“選項”（OP）對話框的“打開和保存”選項卡中可以設置是否生成此文件。

SV$

自動保存文件，在“選項”對話框中可以設置自動保存的時間間隔，浩辰CAD會按此間隔自動對當前圖紙進行保存，以防在編輯文件時出現異常。SV$通常會保存在當前用戶的臨時文件目錄（%temp%）下，當然也可以在選項對話框進行設置。如果出現異常情況，可以用浩辰CAD提供的圖形管理器直接繪圖圖紙，或者直接將從臨時文件目錄找到的自動保存文件的擴展名改回DWG，然后打開。

ARG

配置文件，在CAD中設置好“選項”對話框的各類選項后，可以輸出為*.arg文件，這樣可以將配置分享給其他人。一些專業軟件通常使用配置文件來加載自己的相關設置。

還有其他文件格式，例如圖紙集、標記集等，此處不再一一介紹。
