2019-01-07 35706 CAD字體
在使用CAD的過程中,很多人經常糾結于字體問題,最常見的就是“亂碼”顯現,很多文字部分顯示為“?”或一些莫名其妙的詭異字符。網上有很多這一類問題的解決辦法,按著別人的說明一步步設置,也許也能解決問題,但往往“知其然,不知其所以然”,接著是遇到更多莫名其妙的問題!要解決此類問題,你需要弄清楚CAD的字體調用過程,所謂“知已知彼”,方能“百戰不殆”。下面,我就以浩辰CAD為例,說明浩辰CAD的字體調用過程,AutoCAD的字體調用過程也是如此。

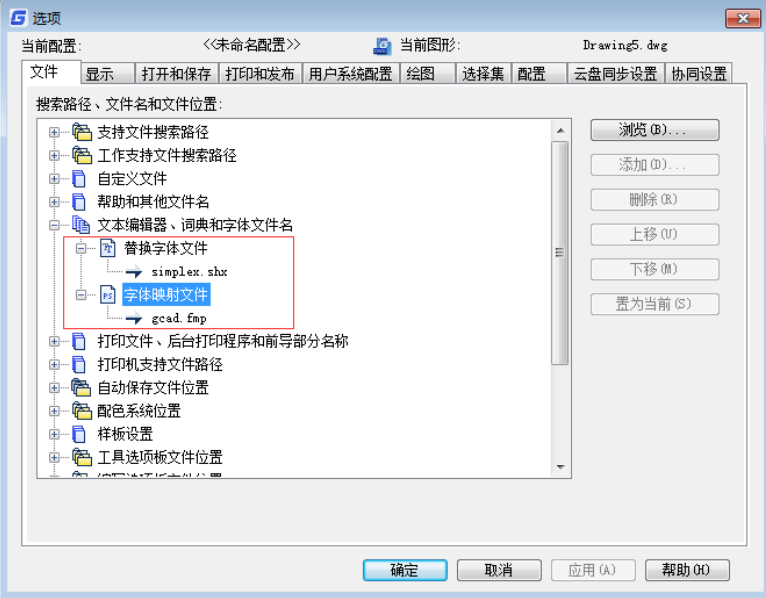

利用OP命令打開“選項”對話框,在“文件”欄中有“替換字體”和“字體映射”兩個項目,如下圖所示。
當打開圖紙文件時,如果圖紙文件中使用了字體A,浩辰CAD首先會在其安裝目錄下的Fonts文件夾內尋找字體A,如果Fonts文件夾有該字體,那當然沒什么問題,軟件直接將圖紙打開。
如果在Fonts文件夾中找不到字體A,那CAD就會檢查“選項”對話框中的“字體映射”項,默認情況下,該項指向浩辰CAD安裝目錄下的icad.fmp文件。icad.fmp是一個定義字體映射關系的文件,如果在icad.fmp中將字體A映射到字體B,而且Fonts文件夾存在字體B,那浩辰CAD會自動將字體A替換成字體B,并順利打開圖紙。
如果既找不到字體A,在icad.fmp文件中也沒有為字體A建立映射關系,或者雖然將字體A映射到字體C上,但字體C卻不存在,這種情況下,“選項”對話框中的“替換字體”項就發揮作用了。默認情況下,該項指向浩辰CAD2012安裝根目錄下的simplex.shx字體文件,浩辰CAD2012會自動將任何缺失的字體替換為該字體。
看到這里,我想大家都明白了,利用這幾個項目,你可以通過各種各樣的辦法來解決CAD的字體問題,只要你合理設置以上的幾個項目,浩辰CAD會自動想方設法為你找到合適的字體。比如,處理字體缺失問題,你可以直接修改icad.fmp文件,將缺失的字體映射到Fonts文件夾中存在的字體,或?qū)ⅰ白煮w映射”項指向其它你定義好的*fmp文件……
