概述：

浩辰CAD擴展工具中的圖塊統計功能靈活而強大，可以提供多種圖塊統計方法，讓用戶對當前圖紙中圖塊的使用情況一目了然。

正文：

在實際設計過程中，我們常常會需要了解圖紙中圖塊的使用情況。比如，想了解一套家居設計圖中使用了多少個桌幾圖塊。這種情況下，我們可以使用浩辰CAD中的圖塊統計工具來獲取圖塊的使用信息。

首先向大家介紹擴展工具中的“統計塊數”工具，下面是“統計塊數”工具的操作步驟：

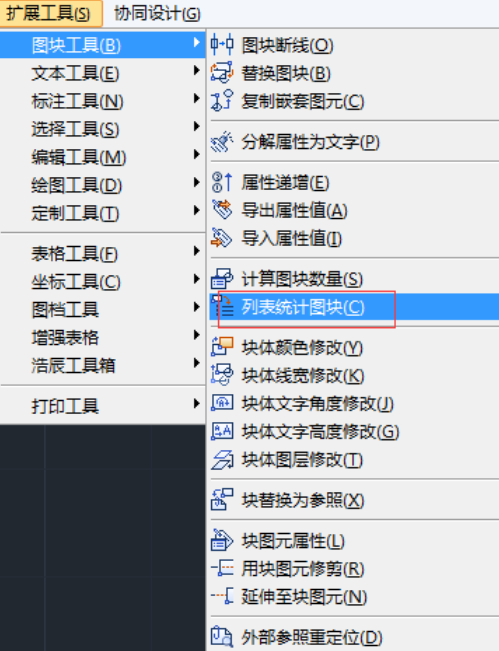

1、通過菜單啟動“統計塊數”工具，其菜單位置如下圖所示。

2、命令啟動后，可以使用框選直接框取統計區域，也可以直接回車，對整個圖紙進行統計。

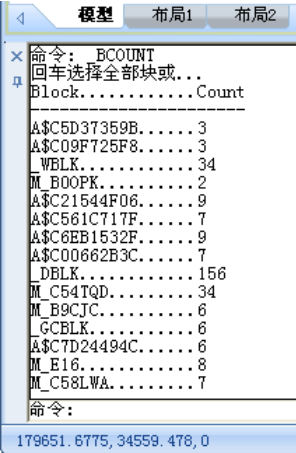

3、回車后，浩辰CAD以列表的形式給出圖塊的統計結果，如下圖。

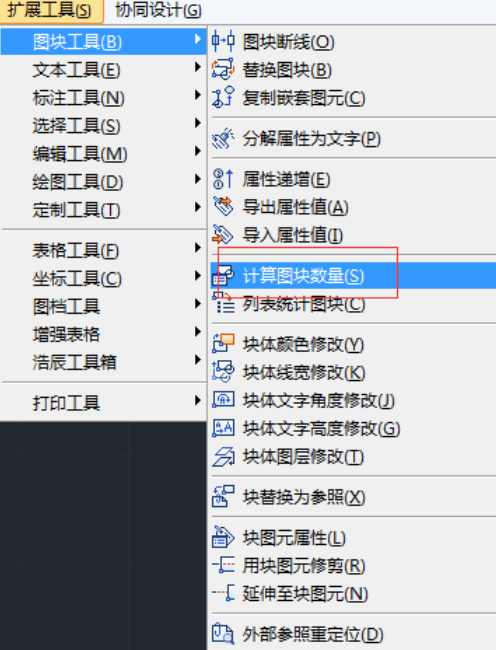

除了“統計塊數”工具，我們還可以使用擴展工具中的“統計圖塊數量”，此工具的使用方法更靈活，其菜單結構如下圖所示。

4、啟動命令。

5、浩辰CAD彈出如下圖所示的對話框。

我們可以直接輸入欲統計圖塊的塊名及圖層信息，也可以單擊右側的按鈕，利用鼠標來選擇目標圖塊。

如果選擇“忽略插入點相同的塊”，對于多個具有相同插入點的圖塊，浩辰CAD只統計一個；如果選擇“忽略比例”，并輸入比例值，比如輸入比例值為1，對于大小不同，但比例小于等于1的多個圖塊，浩辰CAD僅統計一個。

6、單擊“統計”，浩辰CAD會對指定的圖塊進行統計，并顯示最后的統計結果。

7、單擊“退出”，可推出統計塊數量功能。
