在CAD機械繪圖時，我們經常會用到各式各樣的圖框，圖框的標題欄上往往有公司的名稱等信息，如果每次畫圖都要繪制或修改別人的圖框，這個過程既繁瑣又浪費時間，何不做個自己稱心如意的標題欄呢？在浩辰CAD機械軟件中自定義標題欄，首先清楚要定義的標題欄的規格，繪制表格，然后定義屬性，選中對象進行標題欄自定義。下面來介紹自定義標題欄的具體方法和步驟。

自定義CAD標題欄的步驟：

1.繪制表格

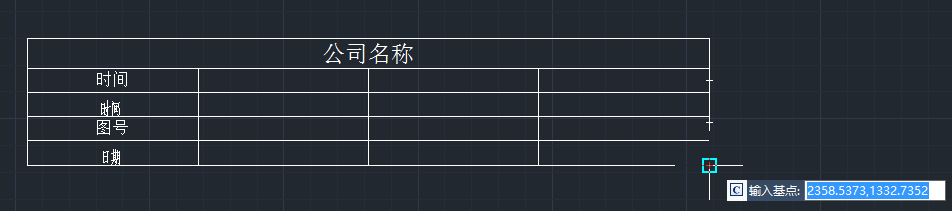

在浩辰CAD機械軟件中調用【繪圖】→【表格】，首先清楚要定義的標題欄的規格，長寬多少，適用于幾號圖紙以及內容是什么，這些依不同需求而異，這里就不再贅述。在表格中填寫自定義內容，如下圖1所示：

2.定義屬性

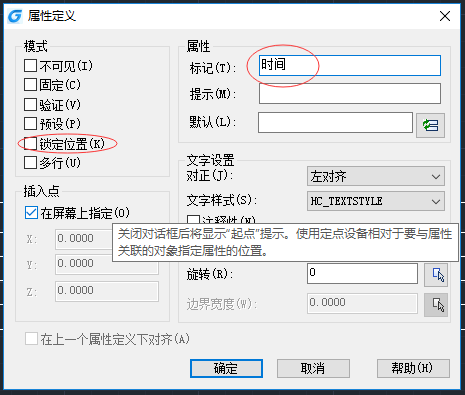

在浩辰CAD機械軟件中調用【繪圖】→【塊】→【定義屬性】，如下圖2所示：

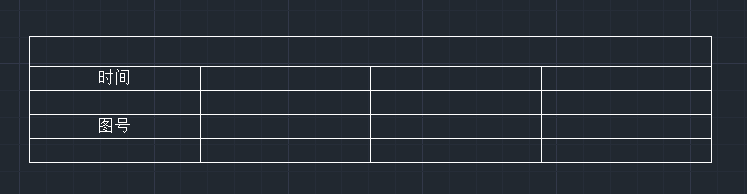

相同的方法在相應位置填入日期等其他自定義，如下圖3所示：

3.自定義標題欄

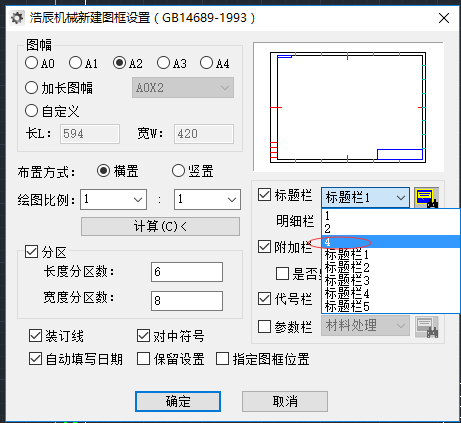

在浩辰CAD機械軟件中調用【浩辰機械】→【系統維護工具】→【自定義標題欄】輸入自定義標題欄名稱，按下回車鍵，如下圖4所示：

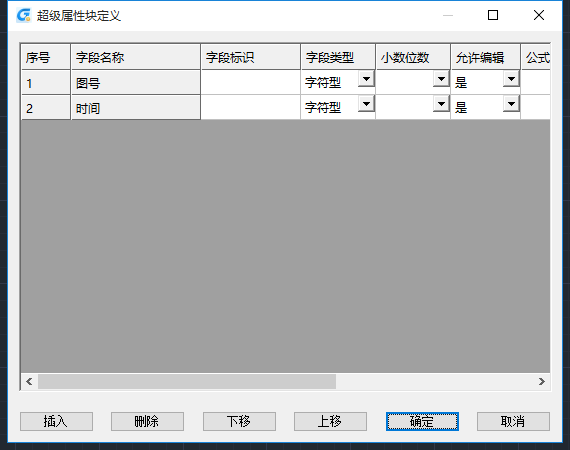

在右下角頂點輸入基點，選擇對象，全選整個表格，按下回車鍵，就會出現如下圖5所示的界面，然后進行超級屬性塊定義后，點擊【確定】按鈕。

4.查看新建的自定義標題欄

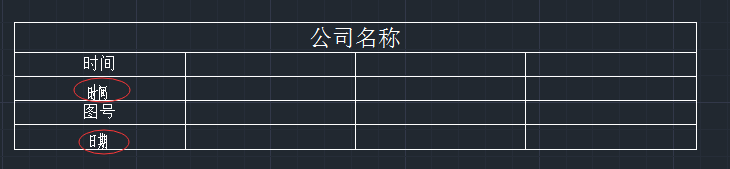

在浩辰CAD機械軟件中調用【浩辰機械】→【圖紙（F）】→【新建圖框（N）】或輸入“GMPAPERSET”命令，選擇剛剛自定義的標題欄名稱，點擊【確定】，就可以生成我們自定義的標題。如下圖6所示：

在浩辰CAD機械軟件中通過以上幾個步驟便可以自定義CAD標題欄，你學會了嗎？
