摘要：

在CAD機械繪圖中，如果需要我們繪制兩個圓或圓弧的公切線，通常采用的方法為使用自動捕捉功能來捕捉切點從而繪制公切線，這樣在大量繪制的時候顯得比較繁瑣。為此，浩辰CAD機械軟件針對公切線的繪制需求，研發了一個專業的工具，可以提升繪制效率。

正文：

在浩辰CAD機械軟件中的公切線通過點選圓或者圓弧對象，自動生成四條公切線，然后再選擇我們需要的那一條或多條公切線，簡單方便。下面來詳細介紹此功能。

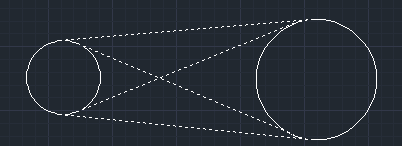

在浩辰CAD機械軟件中調用【浩辰機械】→【繪圖工具（D）】→【公切線（O）】或輸入“GMCOMMONTANGENT”命令，這時命令行會提示我們：“選擇第一個圓或者一段圓弧”，通過鼠標點選圓或圓弧之后，命令行會提示我們：“選擇另一個圓或者另一條圓弧”，通過鼠標點選圓或圓弧之后，就會出現如下圖1所示的四條公切線。

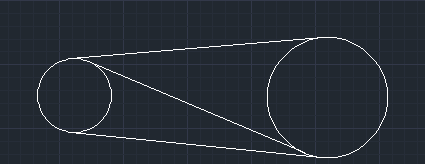

這時，命令行提示我們：“選擇需要需要繪制的切線”。我們就可以根據繪圖需要，用鼠標點選的方式選擇需要繪制的公切線。如下圖2所示：

注：當拾取了要繪制的切線后，拾取的線由虛線變成實線，鼠標再在空白處點擊或者按下回車鍵即可完成。
