摘要：

浩辰CAD暖通軟件的多聯機模塊，可以繪制管線，可以選管材，而管材可以定義很多種以便調用，管材中的很多參數都可以在圖中做進一步操作時候調用。管材包含了材質，外徑、內徑、壁厚、代號等參數定義。管線有時候也需要做處理。譬如：繞梁、合并、生成扣彎等。本文介紹如何學習浩辰CAD暖通軟件的多聯機模塊來管材定義和管線的處理。

正文：

浩辰CAD暖通——管材管理

菜單：[多聯機]→[管材管理]

功能：編輯管材管徑的名稱和詳細參數

命令行提示：

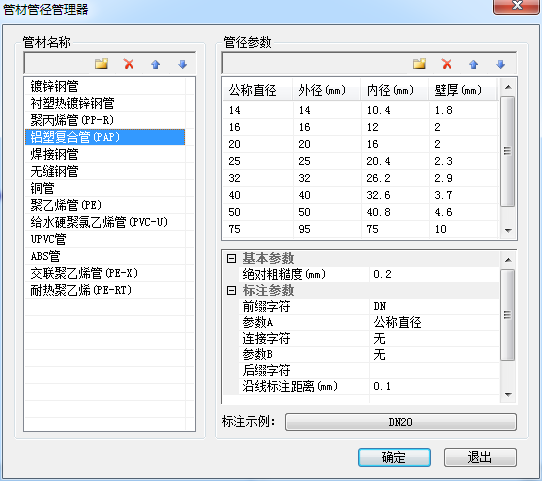

執行該命令后，彈出對話框，如圖示：

其中截圖右側管材名稱 是定義的管材。  選中某一個管材，右側的管徑參數可以定義多種規格。

浩辰CAD暖通——管線繞梁

菜單：[多聯機]→[管線處理] →[管線繞梁]

功能：用戶在設計過程中管線遇到梁或柱時，可以將管線進行編輯繞過

命令行提示：選擇第一點：

選取所需要處理的管線上的一點。

命令行提示：選擇第二點：

選取和上面同一條管線上的另一繞過點。

命令行提示：輸入繞梁管的標高<1m>:

輸入繞過管線的標高。

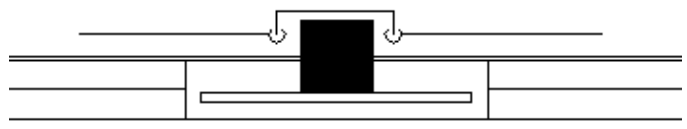

管線繞梁后效果圖如下：

浩辰CAD暖通——生成扣彎

菜單：[多聯機] →[管線處理]→[生成扣彎]

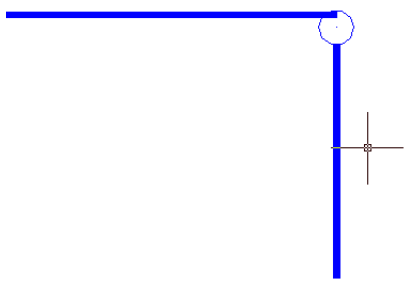

功能：根據所選擇管線在平面上的交點，生成豎管扣彎

命令行提示：選擇需要連接扣彎的管線:

1、框選完管線后，根據同類型管線在平面上的交點，搭接兩根或多跟標高不同類型相同的管線，生成豎管扣彎。

2、扣彎的樣式和平面圖直徑由【系統設置】→【繪圖設置】中的相應參數決定。

浩辰CAD暖通——管線合并

菜單：[多聯機] →[管線處理]→[管線合并]

功能：合并同類同向水管

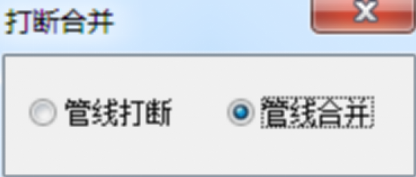

命令行提示： 選擇需要合并的第一根水管； 選擇需要合并的第二根水管。

選擇兩根不同的水管后，如果兩根水管系統和管徑相同，且管材相同或者其中至少一根管材為空，則合并為一根水管，否則合并失?。?/span>

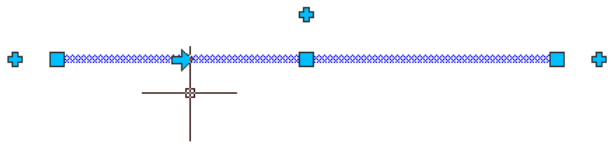

合并前

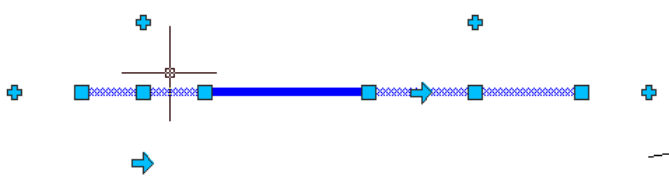

合并后
