概述：

浩辰CAD的系統變量對于CAD圖紙，像注冊表之于操作系統。系統變量直接決定的圖紙的多種特性和顯示效果。但由于系統變量數量龐大，管理不便，特別是拿到其他人設計圖紙時候，很難確定什么系統變量引起不同。為此，浩辰CAD專門開發了系統變量管理工具，讓用戶可以高效地管理各種系統變量。方便繪圖和設置。

正文：

浩辰CAD的系統變量直接決定圖紙的多種特性和顯示效果，但由于系統變量數量龐大，為了讓用戶可以方便地管理圖紙中的系統變量，浩辰CAD專門開發的系統變量編輯工具。

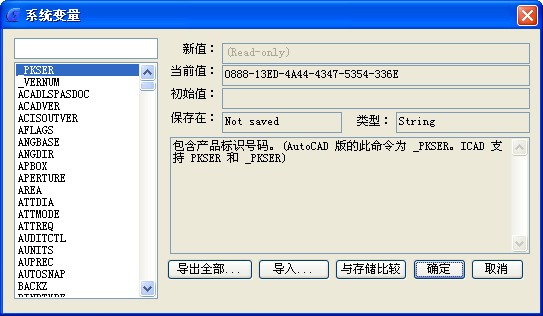

選擇“擴展工具>定制工具>系統變量編輯”菜單，可啟動浩辰CAD的系統變量編輯工具，如下圖。

所有變量按照名稱字母進行排序，當選擇某變量時，它的各種狀態數值將顯示在對話框中。

利用系統變量編輯工具，不但可以方便地修改系統變量的值，還可以導入或?qū)С鰣D紙中的所有系統變量。

單擊“導出全部……”，可將當前軟件中的所有系統變量導出為ISV文件。

單擊“導入……”，可將外部的ISV文件導入到當前圖紙中。

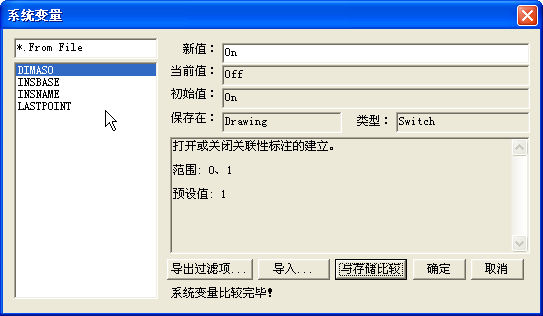

單擊“與存儲比較”，可將當前圖紙中的系統變量與指定的ISV文件比較

在處理圖紙有時會遇到這樣的困惑，同樣的功能在兩張圖紙上卻不完全一致，肯定是兩張圖的某個系統變量不一致導致的，系統變量這么多，怎樣去找到這個問題所在的變量呢？只需在一張圖紙上使用系統變量對話框中的“導出全部”功能，導出一個系統變量記錄文件，然后在另一張圖紙上選擇“與存儲比較”，就可以把兩張圖紙不同的系統變量找出來，通過觀察這些變量就比較容易找出問題所在。

另外還可以導出一張經常使用的標準圖紙的變量記錄，在其它圖紙中統一導入這個變量記錄，可以將所有圖紙的設置統一起來，所以善于使用系統變量功能，能幫助我們處理一些以往難以處理的問題。
