當CAD暖通畫圖進入到出材料表這一步時候，往往是圖紙畫到了最后階段了。此時心情是激動的興奮的，心里已經盤算著休個假或者買件想要已久的東西來犒勞下自己。往往心情一放松就容易出錯。浩辰CAD暖通軟件中的多聯機模塊提供了材料表統計的功能，設置好后直接框選圖面則自動統計圖中材料。便捷、迅速、準確。本文介紹不再為統計材料犯愁，暖通CAD多聯機材料表學習，歡迎下載使用。

1、材料表統計

菜單：[多聯機]→[材料表]→[材料表統計]

功能：統計生成材料清單

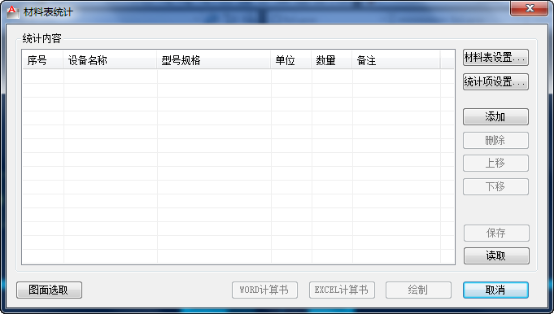

執行命令，彈出如下對話框：

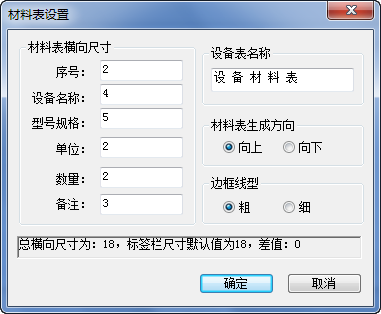

材料表設置：

執行命令，彈出如下對話框：

用戶可以設置材料表序號、設備名稱、型號規格、單位、數量、備注、材料表名稱、材料表生成方向、以及表格邊框線型等，在狀態欄顯示材料的主要參數。

 2、圖面選?。?/span>

命令行提示：請選擇需要統計的實體：

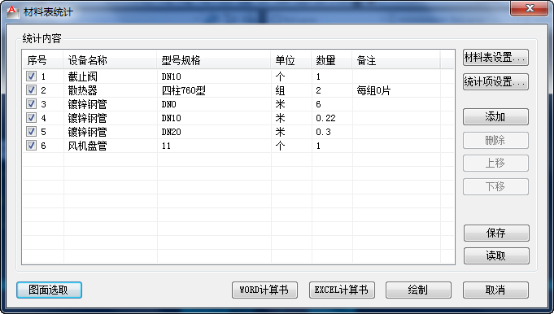

下圖為示例圖：

添加：添加序列號，可輸入相關參數。

刪除：刪除當前選中內容。

上移或下移：編輯統計內容的排序。

保存：以工程形式將統計結果保存。

讀?。鹤x取已有材料表。

 WORD計算書：將統計內容以Word計算書的形式輸出。

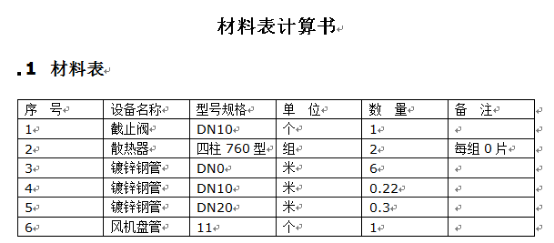

上面的統計結果輸出如下：

 Excel計算書：將統計內容以Word計算書的形式輸出。

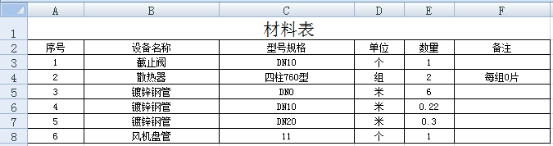

上面統計結果輸出如下：

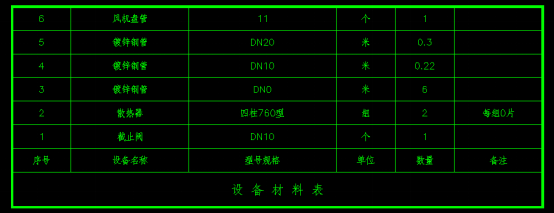

 繪制：只需要在圖中給一表格插入點，可將統計結果直接生成到CAD圖紙中：

 取消：退出統計器。

3、材料表編輯

菜單：[多聯機]→[材料表]→[材料表編輯]

功能：編輯生成的材料表

命令行提示：請選擇材料表：

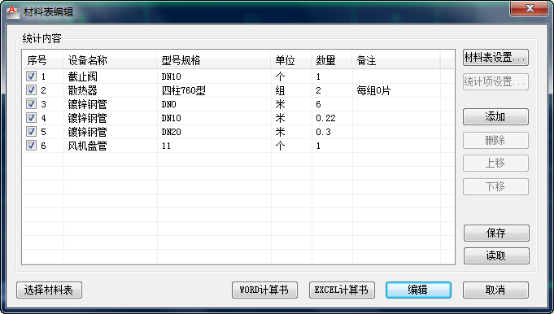

執行命令選擇后，彈出如下對話框：

說明：此操作可參照材料表統計部分內容。

4、材料表合并

菜單：[多聯機]→[材料表]→[材料表合并]

功能：將多個材料表合并為一個表格

命令行提示：請選擇材料表：

選取所要進行合并的材料表，確定即可完成。
