浩辰CAD看圖王是一款免費的正版CAD軟件，不僅能看圖，也能滿足輕量繪圖的需求，操作簡單，使用方便，運行流暢。歡迎下載使用。

良好的做圖習慣會收獲事半功倍的效果，今天，我們以浩辰CAD旗下的一款免費CAD軟件——浩辰CAD看圖王電腦版為例，和大家一起了解一鍵批量刪除輔助線的操作方法。

大家都知道，在繪圖中我們往往需要借助眾多的輔助線來幫助繪圖，正如我們小時候?qū)W數學一樣，遇到幾何類的試題，通常老師都會教我們做輔助線，那么CAD繪圖也是一樣的，好的輔助線能幫助我們快速繪制圖形。

就像我們要畫一個一個五角星之前就要先畫一個圓一樣，這里的圓就是輔助線，我們繪制的圖形越多，產生的輔助線也就越多，那么最終我們要一條一條的來刪除這些輔助線嗎？當然不用，那樣也太費事了，今天小編教大家一個繪圖的好習慣，有了這個好習慣，就可以完成題目中的一鍵批量刪除輔助線，具體操作如下：

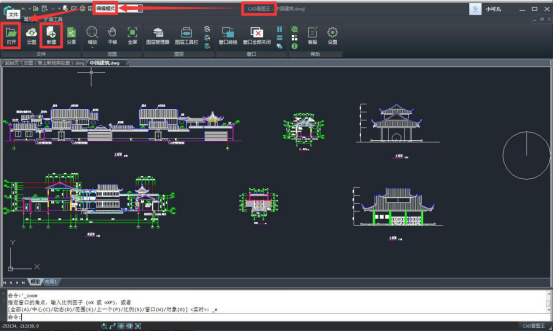

步驟一：我們?cè)诶L圖前先打開【浩辰CAD看圖王軟件】，將軟件切換到【編輯模式】，【新建】或者【打開】需要繪制的圖紙。

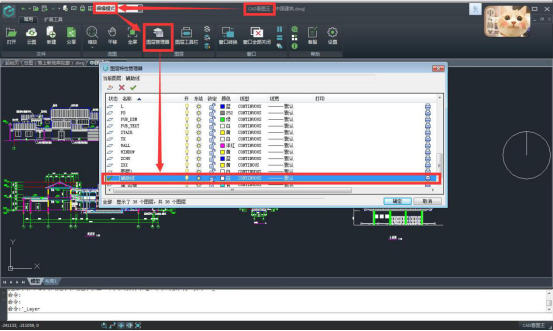

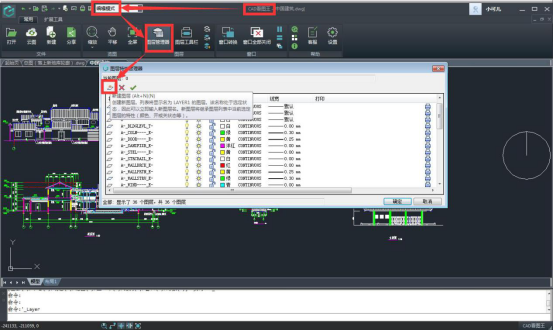

步驟二：點擊【圖層管理器】，進入之后，點擊上方的【新建圖層】。

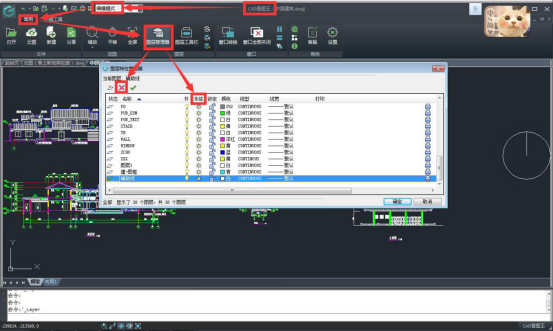

步驟三：將【新建圖層】名稱命名為【輔助線】，并根據具體的繪圖需求設置好輔助線的【顏色】、【線型】以及【線寬】等，最主要的是要記得在【狀態】這一列中雙擊選中該圖層，選中后該圖層【狀態】欄顯示為對勾，如下圖所示：

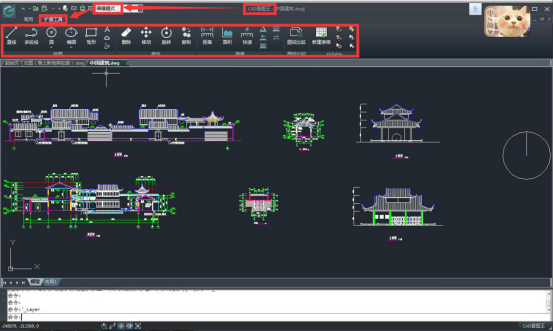

步驟四：接下來就可以在截圖上繪制輔助線了。注意繪圖工具在【編輯模式】下的【擴展工具】欄中。

步驟五：輔助線繪制完成后，想要一鍵批量刪除輔助線，只需要再回到圖層管理，將該圖層凍結或者刪除就可以了。

需要注意的是：使用圖層功能批量刪除輔助線的時候，大家一定要養成習慣，就是繪圖的時候注意切換圖層，即輔助線用輔助線的圖層，正式圖形用正式圖形的圖層，不可以混淆哦！

以上就是使用浩辰免費CAD軟件——浩辰CAD看圖王電腦版實現一鍵批量刪除輔助線的方法，希望對大家有所幫助，如果大家在使用中有什么不明白的，還可以在浩辰CAD微信公眾號上面進行咨詢哦！

【浩辰CAD看圖王 電腦版】由二十年CAD開發背景的浩辰CAD出品的輕量級免費dwg/dxf圖紙覽圖及編輯工具。

告別為查看CAD圖紙安裝幾百兆的AutoCAD軟件，無需dwg格式轉換，矢量圖顯示放大不失真，完美查看CAD2000到CAD2018各版本的dwg二維和三維圖紙，超快速開圖、顯示準確、操作流暢，的業界內唯一一款完全免費且集看圖與編輯為一體的CAD看圖軟件。

內嵌天正實體解析器，完美顯示天正建筑、天正暖通、天正給排水等各專業圖紙，不再為丟實體而煩惱，支持不同字體的正確顯示，無需安裝font字體，不再顯示文字亂碼，還可查看外部參照中的對象。

免費工具內集成常用繪圖、修改、表格、測量、圖層管理功能，無水印打印、隨時共享設計進度，無需發送DWG圖紙，可分享鏈接給他人查看，不擔心圖紙安全和侵權。提供圖片格式輸出，還有不同版本圖紙比較功能。

浩辰CAD看圖王的云端文件存儲，能夠支持從手機、電腦、網頁瀏覽器登陸后多端查看圖紙，告別U盤拷貝版本，實現隨時隨地看圖，享受云端存儲的安全與便利。
