暖通專業是一門計算比較多的專業。如何使得滿足要求又不浪費就需要精確的計算。地暖設計中，有時候需要根據有效散熱和條件需要計算下該條件下室內溫度是否滿足要求。有時候則需要根據采暖溫度標準和供回水溫度來計算盤管施工時候盤管間距是多少。本文介紹速度之美，浩辰CAD暖通中地暖盤管計算如何算，歡迎下載使用。

盤管計算

菜  單： [地板采暖]→[盤管計算]

功  能：計算地板輻射采暖有效散熱量，校核水溫和管道間距。

執行該命令后，彈出對話框：

用戶可選擇計算類型：計算有效散熱量和計算盤管間距。

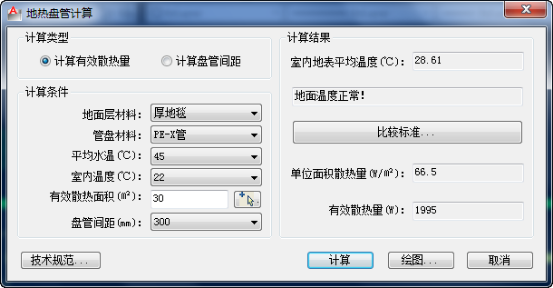

計算有效散熱量：選擇計算條件，在右側下拉菜單處選擇地面層材料、管盤材料、室內溫度有效散熱面積、盤管間距參數，點【計算】，可以計算出地板有效散熱量、單位面積散熱量和地板表面平均溫度，并對地板表面溫度進行校核后的溫度提示。

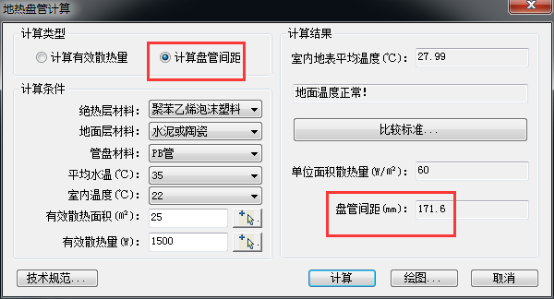

計算盤管間距：選擇計算條件，在右側下拉菜單處選擇地面層材料、管盤材料、室內溫度有效散熱面積、有效散熱量參數，點【計算】，可以計算出盤管間距、單位面積散熱量和地板表面平均溫度，并對地板表面溫度進行校核后的溫度提示。

計算完成之后，點擊【繪圖】按鈕后會自動進入地?zé)岜P管繪制命令，并且導入計算出的盤管間距。

有關說明：計算條件：確定好地面層材料、管盤材料后，在左下角【技術規范】處可查相關的設計規范 。

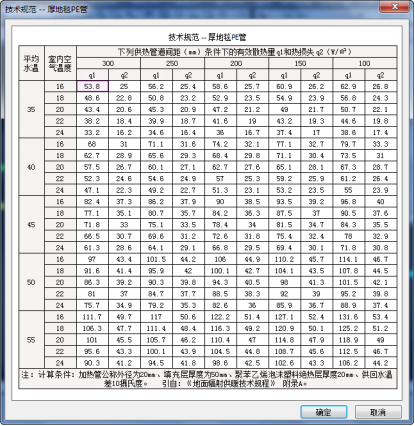

例如：選取木地板PE-X管，規范如下表：

用戶不僅可以查到平均水溫和室內空氣溫度下，不同供熱管道間距的有效散熱量和熱損失。還可以查到其他的計算條件，包括加熱管公稱外徑、填充層厚度、絕緣層厚度、以及供回水設計計算溫差。

在室內地板表面平    均溫度校核中參考的溫度范圍如下：

參考文獻：《地板輻射供暖技術規程》。
