浩辰CAD看圖王是為了方便大家看圖的一款軟件，目前也包含了一些簡單的編輯功能，軟件的極速看圖模式，做到了可以隨時隨地看圖，不論身在何處，只要有手機，有浩辰CAD看圖王軟件，打開圖紙即可瀏覽，方便又快捷；軟件的高級制圖模式下，之前可以進行一些簡單的編輯操作，包括繪制單線，多段線，圓，圓弧，矩形，云線，文字，批注，刪除，移動，復制，鏡像，旋轉等，浩辰CAD看圖王為了滿足大家的需求，方便大家的使用，現在又新增了一個功能——弧長標注。弧長徑標注功能的增加，給我們的一些繪圖，不規則圖形的編輯等操作帶來了很大的方便，可以快速完成一些簡單的測量操作。那下面就為大家簡單介紹下新功能弧長標注的具體操作步驟。歡迎下載使用。

在圖紙中經常會有圓弧圖紙對象的出現，有些圖紙可能因?yàn)橥庑蔚刃枨?，圖紙上的圓弧對象圖標會很多，當我們?cè)诳磮D紙的時候，想要知道圖紙中圓弧的弧長的時候，我們就可以使用弧長徑標注的功能，將圓的弧長標注在圖紙上，方便我們的查看，具體的操作步驟及過程，如下所示：

弧長標注

1. 創建弧長標注

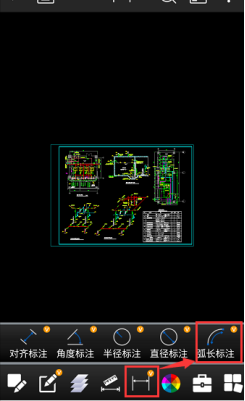

Step 1：啟動弧長標注命令；

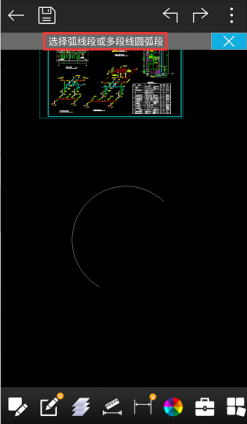

Step 2：選擇弧線段或多斷線圓弧段，選中后褪色顯示；僅能選擇一個弧線段或多斷線圓弧段對象。

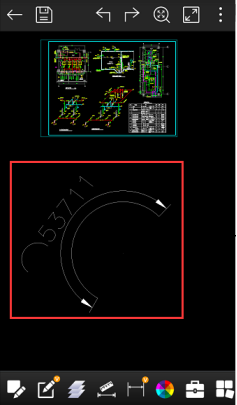

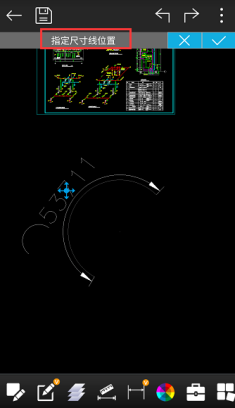

Step 3：點擊指定尺寸線位置，拖動圖標調整弧長標注的位置。

Step 4：點擊關鍵字完成或點擊空白處完成。

2. 編輯弧長標注：

選擇已創建的弧長標注，默認為夾點編輯模式。

操作說明：

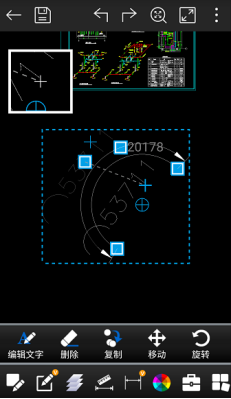

夾點編輯（默認狀態）：

拖動夾點：可調整尺寸線相對所選圓弧的位置；文字在尺寸線上的位置。

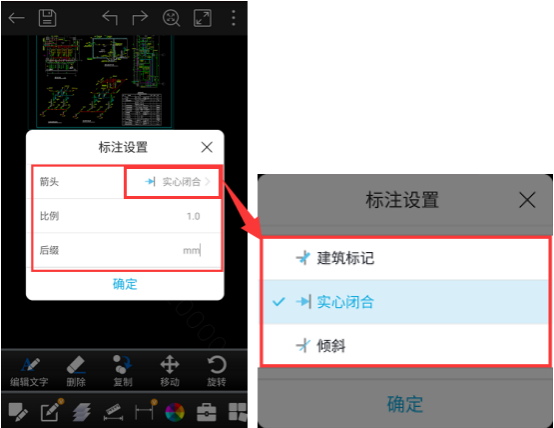

參數編輯：

可編輯弧長標注箭頭樣式；標注結果的比例；還可在結果中添加后綴。

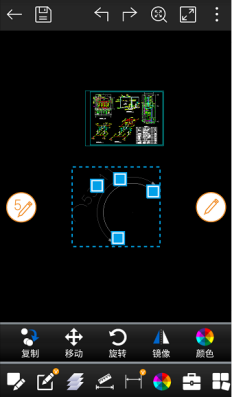

簡單編輯：

可整體移動，旋轉和拉伸標注。

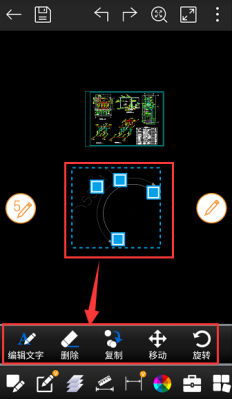

菜單編輯：

修改文字，刪除，移動，復制，旋轉，鏡像，顏色。

以上就是弧長標注的具體操作步驟，操作很簡單，很方便我們?cè)跍y量的時候?qū)y量的數據記錄在圖紙界面上。如果大家在以后的使用中會遇到需要對弧長進行標注的情況，可以嘗試使用下浩辰CAD看圖王的弧長標注的功能，真的很方便哦！希望今天的介紹會對大家以后的使用有所幫助！
