工欲善其事必先利其器，軟件的學習和使用也是一樣。需要對使用習慣，使用要求先設置好再畫圖，這樣就會起到事半功倍的效果。浩辰暖通軟件中每個模塊都有系統設置，用來設置本模塊使用的一些習慣、標注。所以學習智能水路先學習它的系統設置。本文介紹以圖為樂，暖通CAD智能水路系統設置學習。歡迎下載使用。

系統設置

菜單：[智能水路]→[系統設置]

功能：設置智能水路系統繪圖時所需要的參數

全部設置內容可通過“導出配置”和“導入配置”進行數據的備份。

“確定”按鈕為應用并退出功能，“應用”按鈕為應用當前設置，“取消”按鈕為直接關閉不保存當前設置。

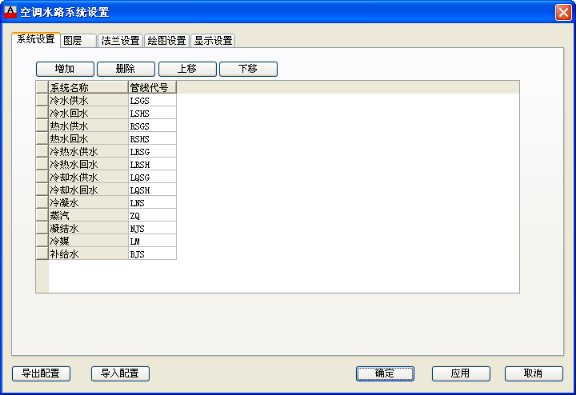

系統設置

控制通空調水路對應的管線類型，同時可增加、刪除管線類型的種類。

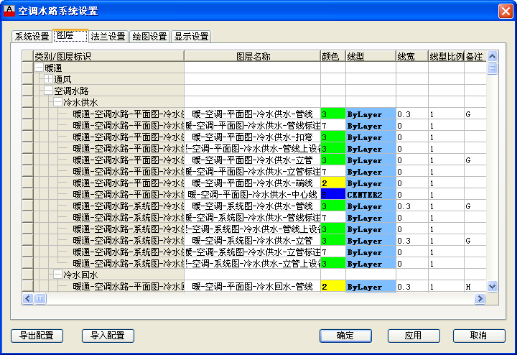

圖層

對各種類空調水路管線的圖層名稱、顏色、線型、線寬等參數進行設置、編輯。

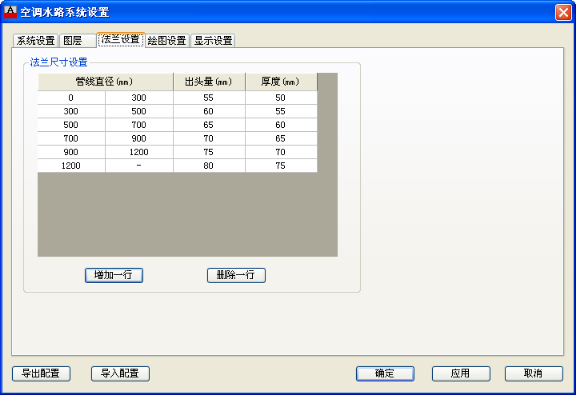

法蘭設置

法蘭尺寸設置，對不同直徑的管線，可以設置不同的法蘭出頭量和厚度，設置后只影響新生成的法蘭或者在帶法蘭的實體更新時同步修改法蘭。

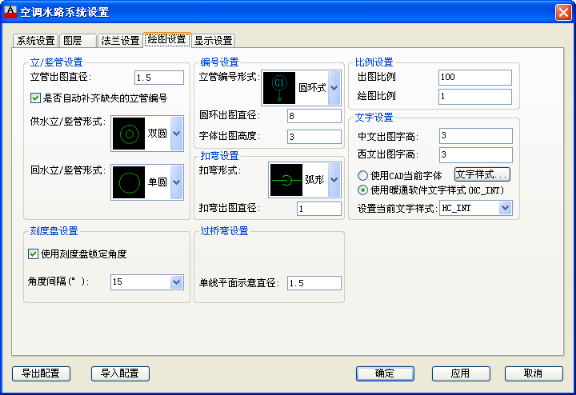

繪圖設置

設置繪圖時的立管和豎管形式，可以修改出圖直徑和立管樣式（包括雙圓、單圓和填充）；勾選補齊缺失的立管編號的情況下，立管布置將會自動優先使用圖紙中缺失的編號，不勾選下，會自動使用最大編號；

設置立管標注的標注形式（包括圓環式1、圓環式2和引出時），設置圓環直徑和字體高度；

設置扣彎的樣式（包括弧形和圓形），設置扣彎的出圖直徑；

設置出圖比例和繪圖比例，出圖比例與CAD界面中的出圖比例一致

設置一般文字的參數，選擇使用CAD當前字體時，標注字體默認采用CAD當前設置的字體，選擇使用暖通軟件文字樣式時，將默認使用HC_INT字體，同時可以通過下拉框設置CAD當前使用的字體；

設置管線繪制時是否使用刻度盤固定角度，以及刻度盤的角度間隔；

設置生成的過橋彎在平面圖下的半圓示意直徑；

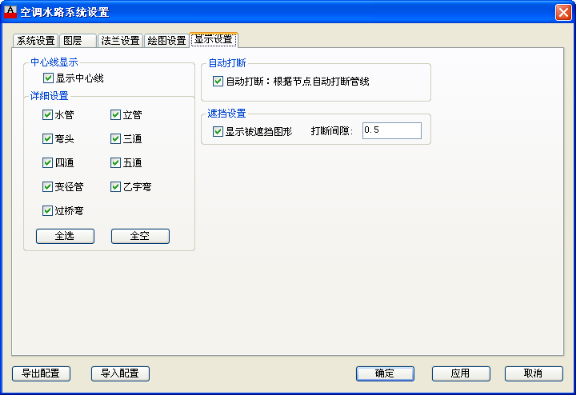

顯示設置

設置中心線的顯示，如顯示水管、彎頭、三通等圖形的中心線。

設置同標高管線發生交叉時，自動生成三通、四通等構件以后，是否將原來的管線打斷為兩根管線。

設置不同標高的實體，在俯視圖中發生交叉而導致遮擋的情況下，是否顯示被遮擋的部分，同時設置遮擋的范圍；
