CAD軟件中的打印功能需要用到打印樣式表，有ctb和stb兩個格式，都是如何編輯使用，下面就詳細介紹一下。歡迎下載使用。

CAD打印樣式通過確定打印特性（例如線寬、顏色和填充樣式）來控制對象或布局的打印方式。打印樣式表中收集了多組打印樣式。打印樣式管理器是一個窗口，其中顯示了所有可用的打印樣式表。

打印樣式可分為顏色相關打印樣式表（*.CTB）和命名打印樣式表（*.STB）兩種模式。

CTB顏色相關打印樣式以對象的顏色為基礎，共有255種顏色相關打印樣式。在顏色相關打印樣式模式下，通過調整與對象顏色對應的打印樣式可以控制所有具有同種顏色的對象的打印方式。

STB命名打印樣式可以獨立于對象的顏色使用。使用這些打印樣式表可以使圖形中的每個對象以不同顏色打印，與對象本身的顏色無關。

顏色相關打印樣式表以“.ctb”為文件擴展名保存，而命名打印樣式表以“.stb”為文件擴展名保存，均保存在CAD系統主目錄中的“plotstyles”子文件夾中。 一個圖形只能使用一種類型的打印樣式表。用戶可以在兩種打印樣式表之間轉換。也可以在設置了圖形的打印樣式表類型之后，修改所設置的類型。

一、顏色相關打印樣式表（*.CTB）的使用和編輯

顏色相關樣式表通過顏色來控制打印輸出的顏色、線寬，操作起來比較簡單，大家用得比較多，CAD也提供了一些常用的打印樣式表，有彩色的、灰度的（grayscale.ctb）、單色的(monochrome.ctb)，直接選用即可。

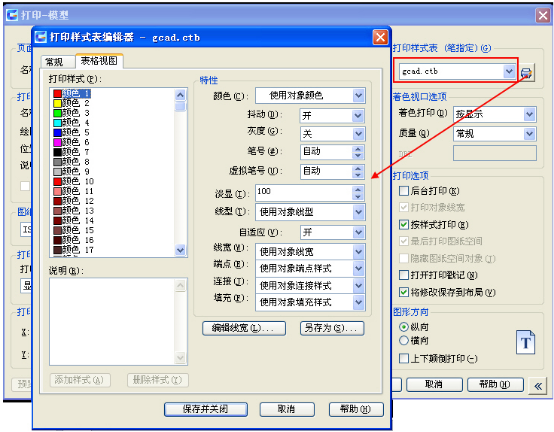

如果想使用CAD自帶的CTB文件，同時不同圖形打印線寬要有所區別，必須給圖層或?qū)ο笤O(shè)置好合適的線寬值，因?yàn)?/span>CTB文件中輸出線寬的默認設置是“使用對象線寬”。如果在繪圖的時候沒有設置線寬，但打印時又希望線寬有差別，就需要對CTB文件進行編輯，在打印對話框選擇CTB文件后，點后面的編輯按鈕就可以手動調整不同顏色輸出的線寬值，如下圖所示。

在打印樣式表中設置的兩個主要參數就是輸出顏色和線寬，其他參數用得非常少，一般無需調整。左側的顏色也可以按住SHIFT或CTRL鍵一次選擇多種顏色，然后一次對多種顏色進行設置。

注意：顏色相關打印樣式表中的顏色只包括256種索引色，所以要利用打印樣式表，在設置顏色時只能選擇這256種顏色中的一種，不能使用真彩色或配色系統，那些顏色在打印輸出是不進行處理的，也就是會原色輸出，如果是黑白打印機則會打印為不同程度的灰色。

不同行業使用習慣不完全相同，例如機械行業，圖層用的比較少，通常圖層設置好線寬，圖形線寬都隨層，這樣打印時直接選擇monochrome.ctb輸出就可以了。工程建設行業通常圖層比較多，而且大部分會使用專業軟件，圖層通常顏色都設置好了，但很少設置線寬，有些管線是利用多段線寬度進行設置的，因此在打印的時候，通常有必要對CTB文件的輸出線寬做相應調整。一般設計院對輸出線寬、字高等都有明確規定，單位設置好一個CTB文件，大家復制到CAD打印樣式表目錄下直接調用就好了。

二、命名相關打印樣式表（*.STB）的使用和編輯

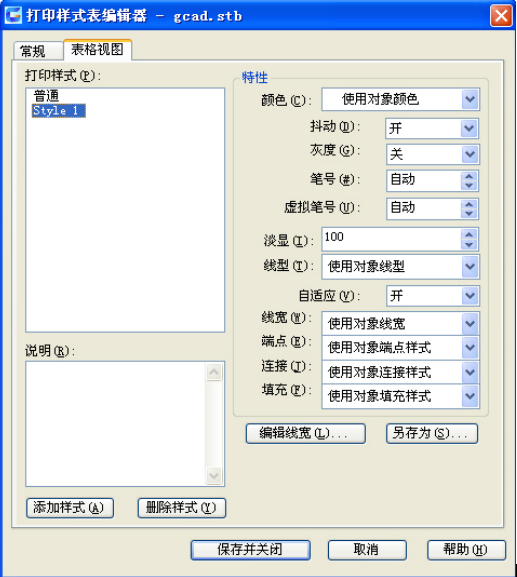

命名相關打印樣式表的設置選項跟CTB相同，只是左側對應的不是顏色，而是我們定義的樣式名，如下圖所示。默認的STB通常只有一個“普通”樣式，其他樣式是需要自己添加的，右側輸出特性設置與CTB文件相似。

可以使用CTB文件和STB文件的pstylemode變量分別為1和0，不過這個變量是只讀的。

如果圖紙的pstylemode變量為0，這在打印時只能選擇CTB的打印樣式表，要想轉為使用STB，還是挺麻煩的。在浩辰CAD中相對比較簡單，只需要運行convertpstyles命令就可以了。

STB的應用到底與CTB有什么不同呢？

CTB是每種顏色對應一種打印輸出設置，STB則是可以用名字定義幾種打印輸出設置，效果見上面的插圖。

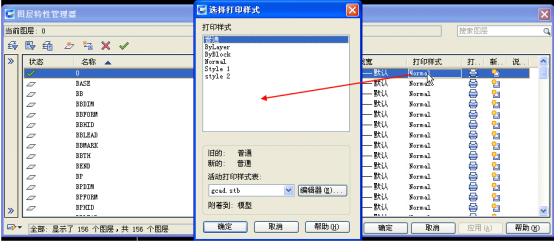

分別打開一個使用CTB和STB的圖紙，打開圖層管理器，就可以很明顯地看出區別了，在使用CTB打印樣式的圖紙中，圖層的“打印樣式”一欄是灰色的，不能修改，顯示的就是顏色編號，與圖層顏色對應，例如設置為白色，樣式就顯示為color_7。而在使用STB的圖中，“打印樣式”默認為“Normal”或“普通”，并且是可以編輯的，單擊后可以在對話框中選擇STB文件中設置好的樣式，如下圖所示。

通過上述的比較大致就可以了解STB的用途了，用STB可以按樣式來設置每個圖層的打印輸出的顏色和線寬設置，結合圖層規范，設計單位可以比較容易控制打印效果。只要設計人員使用相同模板，并且嚴格按照規定將不同類型圖形繪制在指定圖層上，那打印輸出的效果就能保證一致了。

對于普通設計人員來說，設置并使用STB的人比較少，STB通常是設計單位為控制打印效果，統一設置文件模板時使用，至少我了解到國內的情況是這樣的，也不知道對不對。
