浩辰CAD看圖王電腦版4.1版本中新增了標注、文字查找、外部參照、轉PDF、測量、單視口、天正版本轉換等諸多功能，功能齊全，歡迎下載使用！

CAD圖紙中的標注功能，可以讓大家一目了然的看到圖紙的尺寸，對于設計和施工來說都是不可或缺的，今天我們主要來說說在浩辰CAD看圖王電腦版中如何使用線性標注。

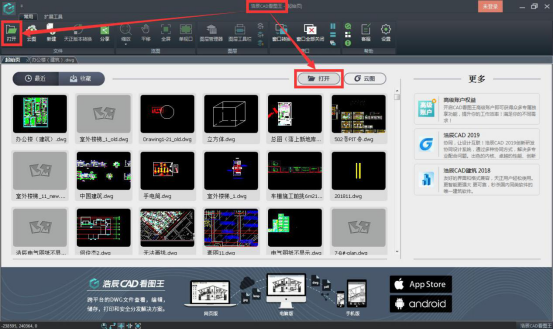

步驟一：在浩辰CAD看圖王中打開圖紙。

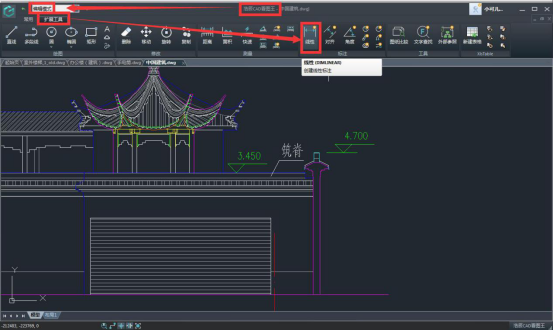

步驟二：在編輯模式，擴展工具欄中選擇線性標注功能。

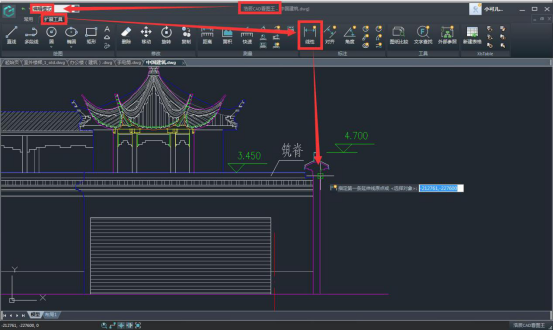

步驟三：點擊鼠標左鍵定位標注起始點，即指定標注的第一條延伸線原點。

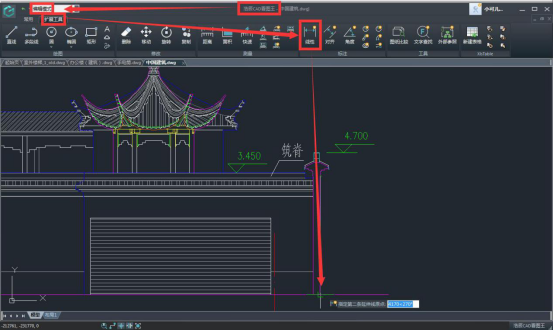

步驟四：拖動鼠標至定位終點，點擊鼠標左鍵，即指定標注的第二條延伸線原點。

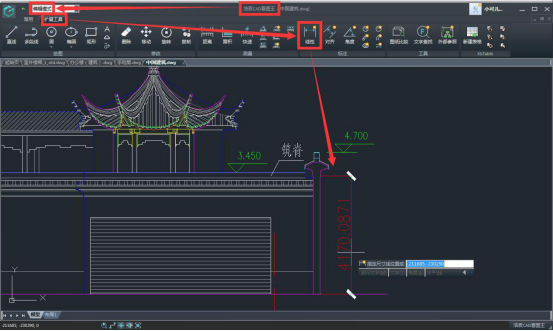

步驟五：拖動鼠標至標注終點，點擊鼠標左鍵完成標注，即指定尺寸線位置。

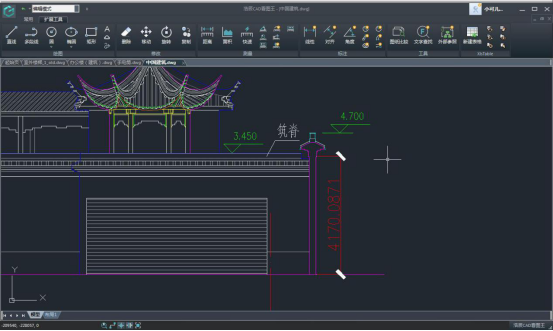

完成后的標注結果，如下圖中大紅色部分：

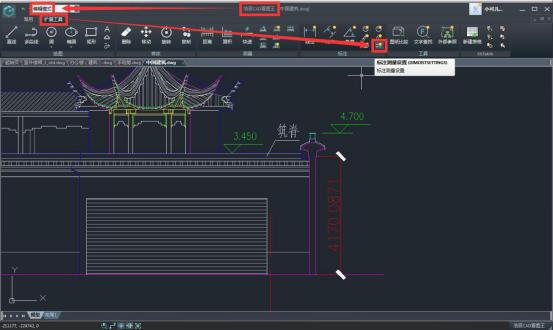

需要注意的是，浩辰CAD看圖王電腦版中可以進行標注測量設置，如果您標注的字體大小、或者比例、單位以及精度等與您想要的不否，可以在標注測量設置里面進行修改，標注測量設置的位置如下圖所示：

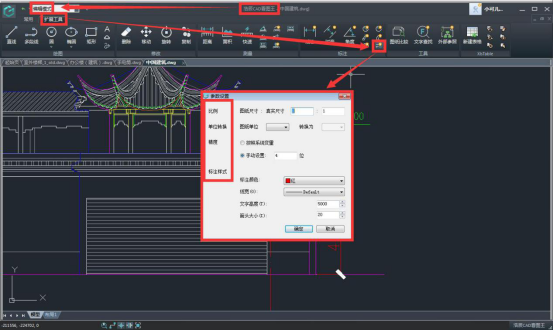

點擊之后就會出現參數設置對話框，在對話框中我們可以根據需要設置標注的比例、精度、以及標注樣式中的標注顏色、線寬、文字高度和箭頭大小，還可以進行單位的轉換，以達到我們想要的標注結果。

以上就是浩辰CAD看圖王電腦版4.1版本中的新功能線性標注的使用以及標注的設置，浩辰CAD看圖王電腦版還有更多功能等你來用！
