是否遇到過打印時不顯示線寬的情況?你是否也很好奇為什么明明設置了線寬打印時卻不顯示?你是不是迫不及待的想要知道答案，浩辰CAD微信公號專門為您解答各種CAD的疑難雜癥，一起來看吧!

首先，在這里普及一下：并不是在圖紙中設置好圖形的線寬，打印的時候就會按照設置的線寬打印。 這也就是我們題目中提到的問題，那么如果想要打印的時候顯示線寬應該怎么做呢?

要想按圖中設置的線寬打印，必須使用打印樣式表(CTB或STB)，并且在對應顏色或?qū)獦邮降妮敵龅木€寬設置中選擇“使用對象線型”。

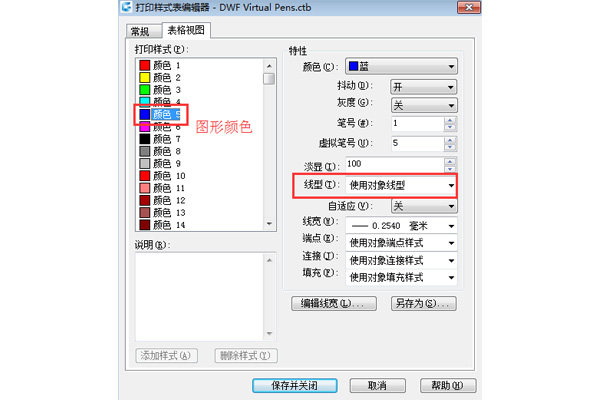

在打印樣式表編輯器中選擇“使用對象線型”，在選用打印樣式表后，就可以根據(jù)圖形或圖層設置的線寬進行打印了。

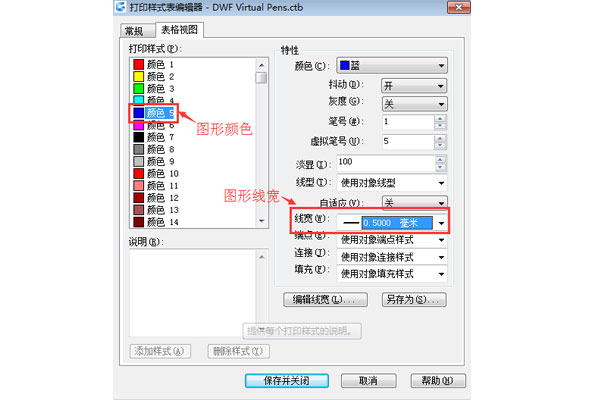

特別說明：如果沒有使用打印樣式表，所有線都會按照默認的線寬打印，或者打印樣式表被調(diào)整過，例如圖形對應顏色或打印樣式的輸入線寬被設置成了固定值，例如0.5，那么你在圖形中給對象或圖層設置的線寬也會不起作用。這就是產(chǎn)生文章題目中問題的原因。

當出現(xiàn)類似情況的時候，一個是看是否使用了打印樣式表，然后再檢查一下圖形對應的輸出線寬是否被設置成了固定值。解決了這兩個問題，您的打印就沒有任何問題了，線寬將完美顯示。

今天的問題解答就到這里了，如果您還有更多的CAD使用問題，可以關注我們浩辰CAD微信公號，在后臺提問客服便會幫您解答。
