浩辰暖通 cad智能水路模塊，提供了便捷的功能用于繪制各種立管和管線。譬如，立管功能，可以很方便的增加立管類型，設置管徑、標高、立管間距。也提供了多種的布置方式，如：任意布置、沿墻布置、墻角布置。通過該功能，設計人員可以方便快捷的畫圖。本文介紹怎樣使用暖通智能水路立管來布置

立管。cad圖庫大全免費下載，cad塊下載，歡迎下載使用！

菜單：[智能水路]→[立管]

功能：布置立管

命令行提示：指定立管位置<任意>或[沿墻(Q)/墻角(X)/旋轉90°(Z)/旋轉(S)]:

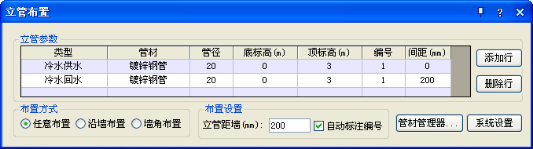

執行該命令后，彈出對話框，如圖示：

可一次布置多種類型的立管；

任意布置：選擇任意一個點為基準布置立管；

沿墻布置：可以選擇建筑墻、直線、弧線、多段線作為所沿墻體，根據設置的距墻距離進行布置；

墻角布置：可以選擇建筑墻的夾角點、直線或弧線的交點作為墻角，根據根據設置的距墻距離進行布置；

設置或增加管道類型，及對應管材、管徑、管底標高、管頂標高、編號和多管之間的間距；

管線編號：編號根據圖紙中已經存在的同類立管計算而得，根據【系統設置】→【繪圖設置】中，是否自動補齊缺失的立管編號。如果需要勾選補齊，則會從編號1開始遞增查找，只要找到未被使用的編號就進行使用；如果未勾選，則查找已經存在的同類管線中最大的編號，對其加一作為編號。

增加繪制管線：可以通過點擊按鈕添加行增加繪制的管線，也可以通過點擊參數表中空白行的類型單元格，在彈出列表中選擇需要添加的新管線類型進行添加；

刪除繪制管線：可以通過點擊按鈕刪除行刪除當前選中的繪制管線，也可以通過店家參數表中需要刪除的管線行的類型單元格，在彈出列表中選擇最后一行空白進行刪除；

立管的平面圖樣式和直徑由【系統設置】→【繪圖設置】中的相應參數決定；

自動標注編號：如勾選該項，則會在每組立管布置結束后，自動調用立管標注功能，需用戶指定標注位置；
