2019-02-26 7297 CAD
CAD使用打印樣式表來控制打印輸出效果,最主要的是輸出顏色和線寬,當然還包括其他一些細節效果,這些效果常規打印可以不用理會。cad打印設置、cad快捷鍵命令大全,歡迎下載使用!
打印樣式表分為兩種:顏色相關的打印樣式表(CTB)和命名打印樣式表,大家通常使用的是CTB文件。

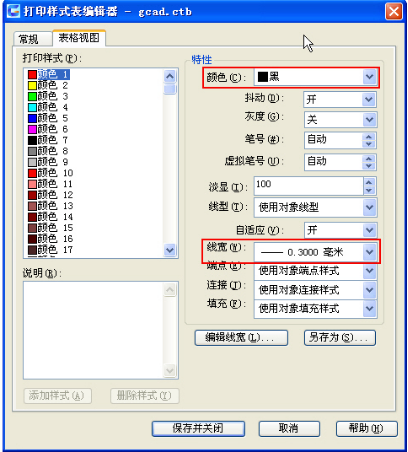

CTB是通過CAD提供的256種索引色來控制打印輸出效果的一個樣式表,每種顏色可以分別設置輸出的效果。如果選用了一個CTB文件,打印時將根據CTB文件定義的圖形顏色和輸出效果之前的對應關系來輸出圖形。例如在CTB文件中紅色設置的輸出顏色為黑色,線寬為0.3,那么圖型中所有紅色的線條就將按照黑色輸出,打印的線寬為0.3mm(有寬度的多段線和操作系統的TTF文字等特殊圖形除外), 如下圖所示。
使用CTB文件需要了解下面幾個注意事項:
浩辰CAD提供了一些設置好的打印樣式表,都是英文名稱,需要了解這些英文的大致意思,
例如monochrome.ctb是單色輸出,輸出顏色都是黑色,需要打印黑白圖紙的時候可以選這個打印樣式表文件;
grayscale.ctb是灰度輸出,各種顏色都會映射成灰度進行輸出。
gcad.ctb是基本樣式表,圖形顏色和輸出顏色相同。
其他CAD如果采用CTB的話,這個文件名字會有所不同,至于其他的文件很少用到,自己編輯一下,看看參數就知道設置的規律了。
雖然浩辰CAD提供了一些設置好的打印樣式表,但不是選用這些文件就可以了,我們經常需要根據自己的需要對設置進行修改。CAD提供的打印樣式表主要對輸出顏色進行預設,線寬都是采用的默認值:使用對象線寬。如果你在圖中針對所有圖形都設置了線寬(可以通過圖層設置,也可以每個圖形單獨設置),在打印時只需考慮輸出顏色的話,可以直接選用CAD自帶的某個CTB文件。如果你需要通過顏色控制打印線寬,在選用某個CTB文件后,需要點編輯按鈕,根據自己的需要去設置線寬,調整好后可以另存一個CTB文件供今后使用,不用重復進行相同的設置。
3、CTB只能按索引色(256色)來設置輸出效果,如果圖中圖形使用了真彩色,在浩辰CAD中打印時是無法控制輸出顏色的,通常會按原色輸出,如果是黑白打印機也只能打印成灰色。因此在設置圖形顏色的時候如果想使用真彩色,必須先知道這一點,如果對打印結果沒有影響的話,是可以使用的。還是希望大家在使用真彩色的時候先考慮好打印的問題。
4、如果單位對打印輸出有統一要求,并有規定使用的CTB文件,只需要將CTB文件保存到CAD的相應目錄下就可以了,不同版本保存的目錄不同,你在"選項"對話框中可以看到這個路徑位置。輸入OP命令,在"選項"對話框中點"文件",在列表中可以找到打印樣式表搜索路徑。打印樣式表拷進去后,如果在打印對話框中找不到新拷進去的CTB,重新啟動CAD軟件應該就可以看到了。
5、當編輯CTB文件時,可以一次選中多個顏色或所有顏色進行設置,選擇顏色時同樣可以使用SHIFT和CTRL鍵。
