CAD里面圖形窗口中顯示的線寬是否與最終打印的線寬一致？對象線寬和多段線的寬度有什么不同？下面具體介紹一下。cad免費下載、cad手機看圖，歡迎下載使用！

在狀態欄有一個“線寬”顯示開關，可以在圖形窗口中顯示線寬效果，但圖形窗口中顯示的線寬只是示意性質，并不是精確顯示。

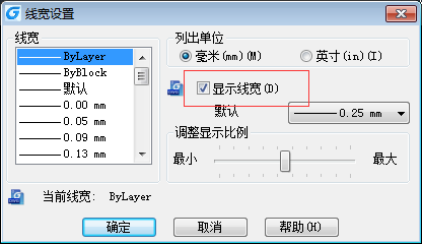

菜單位置，格式-線寬，如圖設置里面：

由于圖形尺寸不同，有的圖紙?jiān)?/span>1:1的情況下只能打滿A4紙張，有的圖紙?jiān)?/span>1:1000的情況下還需要打印成A0加長的圖紙，在視圖中顯示的線寬是無法準確表現最終打印時的線寬效果的。

在CAD圖形窗口中顯示的線寬都是示意性質的，只是讓大家可以區分線的粗細，檢查一下線寬的設置。在打印預覽的時候顯示的線寬是比較精確的，如果對線寬設置不放心的話，可以在打印預覽的時候放大看一下。

對象線寬和多段線的寬度有什么不同？

而多段線的線寬是一個幾何屬性，與繪圖比例、打印比例是有關系的。例如我們要將多段線打印成0.3mm,繪圖比例是1:1，打印比例是1:100，那在繪制多段線的時候?qū)挾染鸵O(shè)置成0.3X100=30
