在暖通CAD中進行dwg圖紙的編輯是不可避免的，很少有一次性完美畫好的圖。隨著思路的不斷深入，方案的不斷細化，已經畫好的圖紙需要進行編輯最終達到理想的方案狀態。浩辰暖通cad智能水路設計中提供了編輯功能。這些功能包含了管線、立管、和閥門的編輯。那么某種意義上講改圖的效率高才是真的工作效率高。免費cad軟件下載、autocad教程下載，歡迎下載使用！

本文介紹改圖為王，暖通智能水路管線和閥門編輯功能。

管線編輯

菜單：[智能水路]→[編輯]→[管線編輯]

功能：實現干管參數的編輯

命令行提示： 選擇管線:

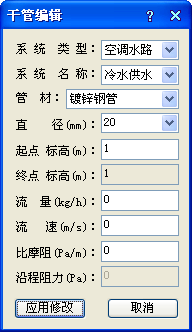

執行該命令后，彈出對話框，如圖示：

對話框顯示選擇的管線的一些參數，用戶可以修改這些參數，其中沿程阻力由比摩阻和管線長度計算所得，不允許修改，終點標高與起點標高一致，不允許修改；

如果同時選擇了多根管線，則有可能導致部分參數有多種值，此時該參數值將顯示為*多種*；

系統類型：可以修改選擇的管線的系統類型，如：從空調水路改為多聯機。當選擇的管線并非同一系統類型時，該項不允許修改；

應用修改：將修改后的對話框參數應用到所選擇管線中，如果參數對應值為*多種*時，將不應用該項參數修改；修改后如果聯動開關打開，則會聯動與修改管有直接連接關系的管線，根據需要生成或者刪除豎管等操作；

立管編輯

菜單：[智能水路]→[編輯]→[立管編輯]

功能：實現立管參數的編輯

命令行提示：選擇立管或扣彎:

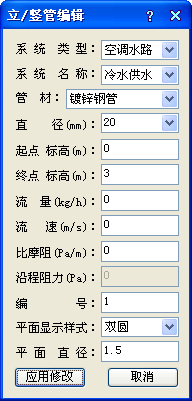

執行該命令后，彈出對話框，如圖示：

對話框顯示選擇的管線的一些參數，用戶可以修改這些參數，其中沿程阻力由比摩阻和管線長度計算所得，不允許修改；

如果同時選擇了多根管線，則有可能導致部分參數有多種值，此時該參數值將顯示為*多種*；

系統類型：可以修改選擇的管線的系統類型，如：從空調水路改為多聯機。當選擇的管線并非同一系統類型時，該項不允許修改；

應用修改：將修改后的對話框參數應用到所選擇管線中，如參數對應值為*多種*時，將不應用該項參數修改；

閥門編輯

菜單：[智能水路]→[編輯]→[閥門編輯]

功能：實現閥門參數的編輯

命令行提示：選擇閥門:

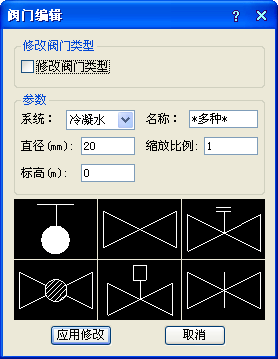

執行該命令后，彈出對話框，如圖示：

對話框顯示閥門的一些參數，用戶可以修改這些參數；

如果同時選擇了多個閥門，則有可能導致部分參數有多種值，此時該參數值將顯示為*多種*；

修改閥門類型：勾選后，可以選擇下方的散熱器示意圖，此時在應用修改后會將選擇的閥門圖塊修改為對話框中選擇的圖框樣式；不勾選則不會修改閥門圖塊的樣式；

應用修改：將修改后的對話框參數應用到所選擇閥門中，如參數對應值為*多種*時，將不應用該項參數修改；
