cad面域（Region）命令就是將封閉的二維線條轉為一個三維的面對象，通常用于統計面積或創建三維模型。

浩辰cad專業版本里面包含此命令，標準版沒有。具體怎么使用和操作下面介紹一下。cad教程視頻下載、cad制圖軟件教程，歡迎下載使用！

在創建面域的時候可以框選組成一個或多個封閉區域的線，CAD軟件將自動判斷并生成一個或多個面域。

如果在框選邊界線后不能生成正常的面域，可能有下面幾種情況：

1. 圖形未封閉，存在缺口，與不能填充的情況類似。

2. 圖形封閉，但在交點處存在交叉，簡單說就是兩條線中的一條或者兩條都長出對方，不能面域。

3. 圖形自相交。例如兩根直線并不是點對點的接合，而是由重疊的部分?；蛘叨喽尉€看似一根線，但是從某個部分突然折返，出現自身的重疊，這個很難看出來，經驗豐富的時候，根據選中時虛線的密度，可以大概判斷出來。

解決方法，放大，仔細檢查各個邊界交點和拐點。

1. 有缺口要補上，有交叉要切除多余部分。

2. 檢查自交情況，排除自交。

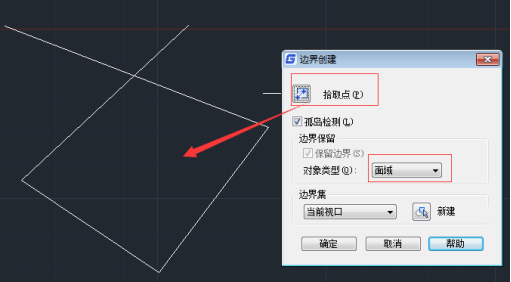

3. 如果確認沒有缺口，及時邊界有自相交，也可以利用BO（Boundary邊界）命令來創建面域。用邊界命令創建面域時，只需要將對象類型設置成“面域”，在封閉區域內拾取一個點就可以了，如下圖所示。
