如何在CAD中繪制波浪形的折線？在DWG圖紙中的效果怎么樣？我們應該怎樣使用？

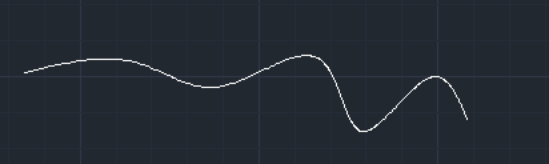

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【波浪線（W）】或輸入“GMWAVILNESSLINE”命令，根據提示命令，進行如下操作，就可以繪制出如下圖所示的圖形。

提示： 波浪線起點：

操作：拾取起點。

提示： 波浪線到點：

操作：拾取終點。

提示： 波浪線到點： (回車?yán)L制兩點波浪線)

操作：回車。

提示： 請輸入波浪線段數：

操作：輸入波段數值。

注：波浪線的波段數范圍是 2~1000 個，不能超出其范圍。當步驟進行到波浪線到點時，點取的多個點再回車，那么所繪制的對象將自動轉變?yōu)闃訔l曲線。http://www.syxyd.cn/
