怎樣使用CAD來繪制雙折線？進行CAD繪圖設計？

2019-03-26 17453 機械CAD

繪制雙折線形的CAD線段。

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【雙折線（Z）】或輸入“GMZIGZAGLINE”命令，根據提示命令，進行如下操作。

提示：請給出雙折線起點

操作：拾取起點 或 輸入起點坐標并回車

提示：請給出折線下一點 或[設置]

操作：

1、拾取折線下一點或輸入下一點坐標并回車。

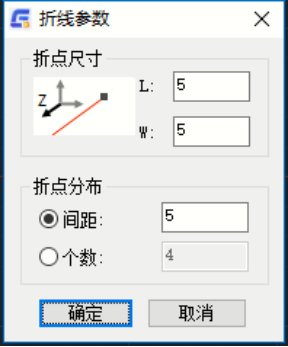

2、輸入 s 回車，彈出設置窗口。如下圖1所示。

3、繼續提示：請給出折線下一點或[設置]。

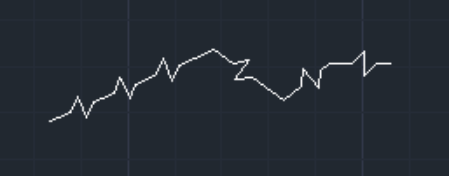

結束：按回車、空格、 Esc 鍵或鼠標右鍵退出。就可以繪制出如下圖所示的圖形。http://www.syxyd.cn/
