各個水系統的DWG原理圖是CAD給排水設計中必不可少的組成部分。包括給水原理圖、熱水原理圖、排水原理圖、消防原理圖等。雖然格式比較固定，但架不住多呀。浩辰CAD給排水軟件中提供了各種原理圖的繪制。這些功能用起來真是感覺到了來至于軟件的義氣。

如果你用浩辰CAD給排水軟件，那么這些原理圖的繪制都是小菜一碟。本文介夠義氣的功能，給排水CAD設計中的各種原理圖功能。

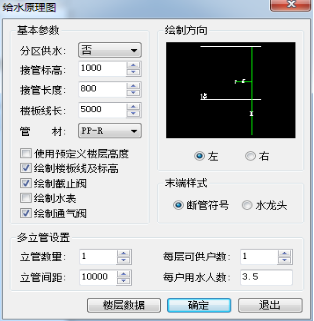

給水原理

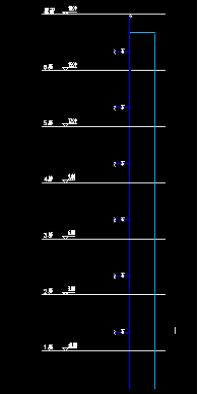

用戶運行室內菜單中的【系統繪圖】-【給水原理】命令，可以對給水原理圖的具體參數進行設置，點擊確定即可生成給水原理圖。如圖。

熱水原理

用戶運行室內菜單中的【系統繪圖】-【熱水原理】命令，可以對熱水原理圖的具體參數進行設置，點擊確定即可生成熱水原理圖。

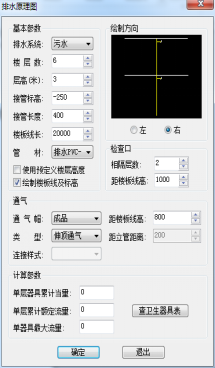

排水原理

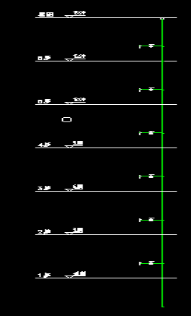

用戶運行室內菜單中的【系統繪圖】-【排水原理】命令，可以對排水原理圖的具體參數進行設置，點擊確定即可生成排水原理圖。

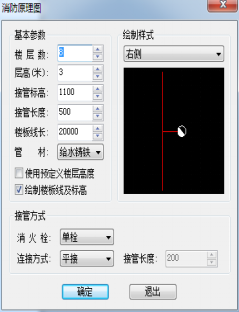

 消防原理

 用戶運行室內菜單中的【系統繪圖】-【消防原理】命令，可以對消防原理圖的具體參數進行設置，點擊確定即可生成消防原理圖。

 噴淋原理

用戶運行室內菜單中的【系統繪圖】-【噴淋原理】命令，可以對噴淋原理圖的具體參數進行設置，點擊確定即可生成噴淋原理圖。

繪展開圖

用戶運行室內菜單中的【系統繪圖】-【繪展開圖】命令，可以對噴淋原理圖的具體參數進行設置，點擊確定即可生成噴淋原理圖。 http://www.syxyd.cn/
