用CAD圖層操作，我們經常會凍結關閉一些圖層。但有時候會出現關掉dwg圖紙的圖層后，卻還能看到此圖層的一些物體。下面使用CAD平臺軟件來舉個例子，說明這個問題產生的原因。

例如：畫 “直線”做兩組塊

操作步驟如下：

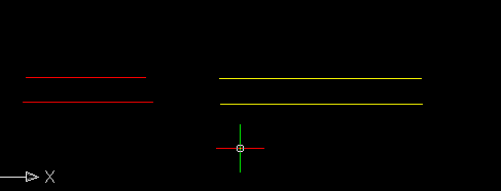

1畫兩組兩條直線（共四條）

2.左邊這組直線為CAD默認顏色（紅）

右邊這組直線為自定義顏色（黃），另外注意需要說明的是，為右邊黃色組線建立一個新圖層。

3.分別為兩組線條寫入塊（W）命令

注意：雖然都成為塊，但A組線條是無圖層的塊n1，而B組線條是帶圖層定義的塊n2

4.定義塊結后，記住所保存的位置，以便插入方便用

5.分別將兩組圖塊插入到圖紙界面

6.建立兩個新層，然后將兩組線條分別放到兩個新建層當中

7.分別進行塊凍結

8.你會發現，A項線條可以被凍結

B項線條不可以被凍結

因?yàn)槲覀兤綍r所插入的塊，大部分都是從別的地拷貝過來的

& n7 \4 b: Y% t9 c* Y0 S  O9 I: N而且也有大部分的CAD圖塊都是分層建立所以不能進行其整體關閉。

產生這個產生問題的關鍵在于你所用的塊(可能是其他設計人員做圖塊)，本來就是在不同的圖層上作出來的。因此當你在對某一圖層作‘關閉’、‘凍結’等操作時圖形上似乎顯示出命令會無效。

解決問題的辦法是：要自己找到這個圖塊的原始文件，打開該圖，并將其改為都在同一圖層上，再將原始圖塊文件另改名存放。重新打開你的圖形，插入你新改好的圖塊，放在某一空白處，然后就用這個新圖塊，全面替換原圖塊。這時候你才可以用‘清理全圖’(Purge)命令。清理掉不用的塊。

3 N. J8 U7 m3 d# f& c( E  m  但實際很多如果無法找到原文件，只能麻煩的操作將你的圖中被你懷疑的塊，拷貝一個，把它放在圖中某一空白處。重新做塊注意圖層問題，再用‘新塊’圖塊作一次全局替換。這樣就保證你的圖中沒有了舊的圖塊，這時你才可以用 Purge 命令。

方法看上去很麻煩，只有這樣作才能真正解決問題。

即：做塊的時候只能在一個層上做(最好是0層)，可以用不同的顏色，別用不同的層。 http://www.syxyd.cn
