浩辰cad給排水軟件提供了強大的符號標注模塊，其中引出標注可用于對多個標注點進行說明性的CAD文字標注。浩辰給排水軟件中的該功能可以自動按端點對齊文字，具有拖動自動跟隨的特性，默認是單行文字，需要標注多行文字時在特性欄中切換。本文介紹每天要進步，給排水cad的引出標注功能學習。

引出標注

菜單位置：[室內cad設計]à [符號標注] à [引出標注]

功能描述：本命令可用于對多個標注點進行說明性的文字標注，自動按端點對齊文字，具有拖動自動跟隨的特性，默認是單行文字，需要標注多行文字時在特性欄中切換。http://www.syxyd.cn

操作步驟：

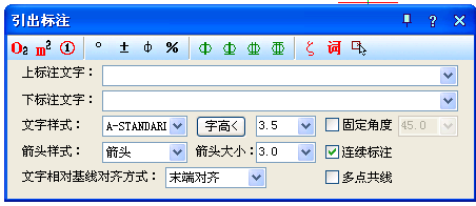

單擊菜單命令后，顯示對話框：

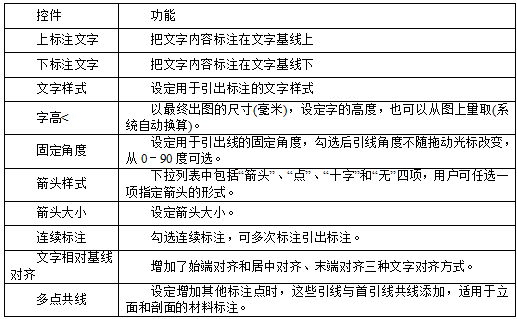

在對話框中編輯好標注內容及其形式后，按命令行提示取點標注：

請給出標注第一點<退出>:  點取標注引線上的第一點

輸入引線位置<退出>: 點取文字基線上的第一點

點取文字基線位置<退出>:  取文字基線上的結束點

輸入其他的標注點<結束>:  點取第二條標注引線上端點

輸入其他的標注點<結束>:  回車結束

雙擊文字進入在位編輯狀態，雙擊其他地方進入對象編輯框。
