管線CAD圖紙繪制好后，自動化繪制往往細節部分還需要調整一下。譬如排水斜彎的添加、修改管材、管線的選擇、管線的去重、置上置下等操作。通過管線的編輯可以使得軟件智能繪制的管線處理成符合要求的完美圖。

本文介紹管線處理絕活，浩辰CAD給排水室內部分管線處理技能學習。

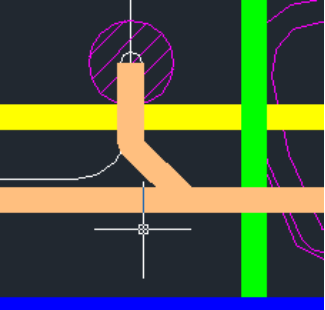

排水斜彎

用戶運行室內菜單中的【管線】-【排水斜彎】命令，可設置污廢水管線的排水斜彎。

執行排水斜彎命令，該命令同時支持點選和框選，且僅對重力流(污水、廢水、雨水)管道有效。軟件會自動搜索管線所連接的立管，當管網只與一個立管相連時排水流向會沿管道流向立管方向，此時自動倒角。如果連接多個立管或者無立管狀態，則根據命令行提示指定出流端即可確認水流方向。如果需要修改斜彎距離，可以輸入S來修改。

用戶執行命令，然后按照提示分別選擇需要生成斜彎兩段相交管線，軟件會生成一段虛擬斜彎，由用戶指定斜彎的方向后軟件自動在選定位置插入斜彎。

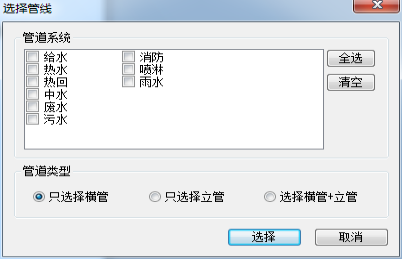

選擇管線

可以對某個系統的管線及立管進行批量選擇?？梢詫?duì)某個系統進行僅選擇立管或者僅選擇橫管、也可以選擇立管+橫管（三種模式任選其一）。

管道刷

可以將CAD的直線、多線段刷成自定義對象的管線，刷完的管線編輯方式、特性和使用浩辰給排水軟件繪制的管線一樣。根據命令行提示首先選擇使用浩辰給排水軟件繪制的管線，然后選擇需要轉換的直線或者多線段即可。同時可以利用命令行中的“輔助選擇”功能來批量選擇具體相同屬性的對象。

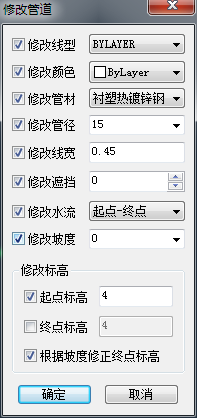

修改管道

執行“修改管道“命令，選擇圖面上的管線對象，彈出右側對話框，將需要修改的屬性前面的復選框選中，輸入新的數值，點擊確定即可完成對管線屬性值得修改。

管線去重

檢查并去掉重合的管線，執行管線去重命令，選擇需要檢查的管線，確定軟件會自動將重合的管線刪除。命令行中的“忽略標高”可以將標高不同但在圖紙平面顯示重合的管線也刪除。

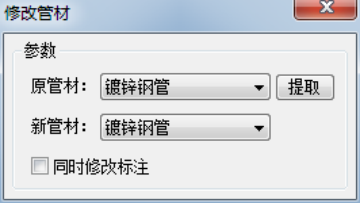

修改管材

統一修改圖中某一管材的管線，變更為另一種管材，同時修改其標注。

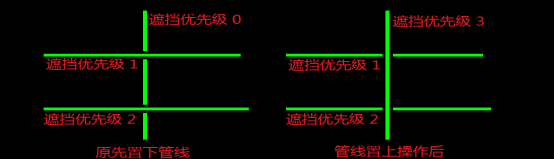

管線置上

用戶運行室內菜單中的【管線】-【管線置上】命令，框選或點選線，其余相交的管線斷開，用戶可用該命令快速進行斷線處理。

執行此命令可快速的進行斷線處理，修改同標高下管線遮擋優先級別，使其置于其它管線之上/之下。對應標高不同的管線，軟件會根據標高關系自動處理其遮擋關系，此時遮擋優先級不起作用。

管線置下

用戶運行室內菜單中的【管線】-【管線置下】命令。

具體操作同【管線置上】。http://www.syxyd.cn/
