作為一名CAD設計師來說，什么最貴?答案是時間最寶貴。天天忙不過來又靠獎金來過小資生活的設計師來說時間那可是實打?qū)嵉拿珷敔斞?，所以速度決定一切。對于CAD畫圖來說浩辰CAD給排水提供了非常非常高效的功能。譬如：潔具的智能連接功能絕對是你的菜。

本文介紹就得速度呀，浩辰CAD給排水便捷的潔具連接功能。

連接潔具

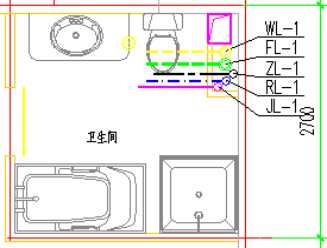

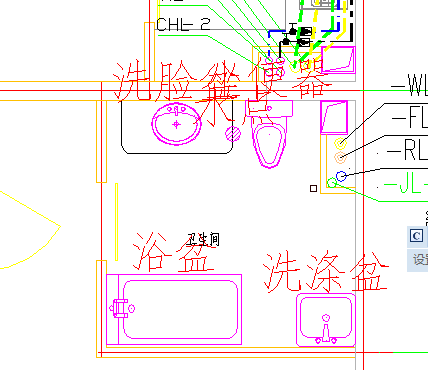

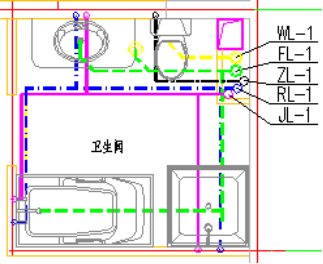

用戶運行室內菜單中【平面】-【連接潔具】命令，可使管線與潔具（被認知的潔具會顯示紅色名稱）有選擇的自動連接。

用戶執行命令,點選或框選要連接到潔具的管線和需要連接的潔具,然后確定安裝方式，軟件會自動進行潔具與管線的連接。

浩辰給排水軟件在進行潔具連接時，是有選擇性的,如：給水的連接是按左熱右冷的連接方式自動連接,中水自動與坐便器、小便器連接。

暗裝：當管線走房間的吊頂、墊層和埋墻時多采用暗裝布置，用戶可以選擇暗裝的形式。軟件暗裝布置不考慮房間形狀和墻窗的位置。

明裝: 當管線走房間中間時多采用明裝布置，用戶使用明裝功能，軟件在布線時會考慮墻和窗的位置。軟件根據潔具的位置自動搜索墻線，窗戶信息則由用戶識別輸入。管道沿墻布置（距墻的距離可以設置）管道敷設中如遇到跟門窗碰撞，可由設置中選擇門窗上繞行還是窗下方繞行。

注：

（1）在連接過程中，軟件根據管線標高默認判斷潔具明裝或暗裝，用戶可以修改。

（2）支持外部參照。
