Cad里面有時我們需要選擇相同或類似的對象進行相同的操作，或者通過選擇所有同名的圖塊來統計CAD圖塊數量或一次性刪除此圖塊。浩辰CAD提供了多種選擇相同或類似圖形和圖塊，采用什么方法取決于這些圖形的共同屬性是什么，因?yàn)橛械姆椒ê芎?jiǎn)單，但不一定能一次選出你需要的圖形，有些方法可以設置各種過濾條件，但操作起來相對復雜一些。

下面簡單介紹一下浩辰CAD提供的幾種方法，大家可以根據實際情況決定用哪一種方法。

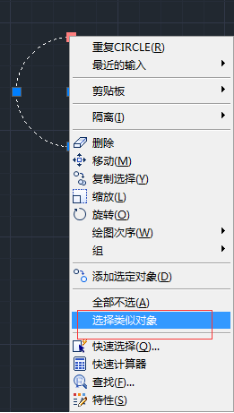

選擇類似對象

當選擇了一個對象后，右鍵菜單中會提供類似對象和全部不選的選項。選擇類似對象可用于選取同類型的對象和同名的圖塊，個人覺得還是比較有用的，例如我要選擇圖中所有圓，我只選擇一個圓，然后在右鍵菜單中選擇“選擇類似對象”，就可以將所有圓都選中。我們需要統計某種圖塊的數量或者全部刪除某種圖塊的時候也這個功能也很方便。

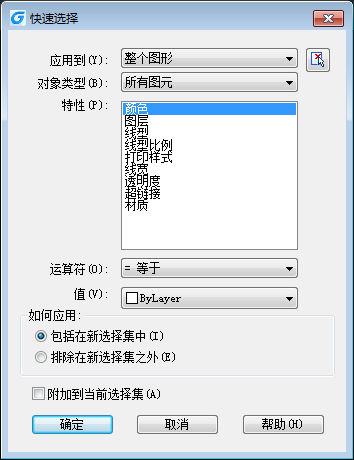

CAD快速選擇

快速選擇可以通過設置一些條件，快速?gòu)膱D中將所有滿足條件的圖形都選擇出來。

快速選擇的命令是Qselect，也可以點屬性框右上角的快速選擇按鈕直接調用這命令。打開對話框后，可以設置應用范圍、對象類型、用于過濾的參數和參數值以及應用方式。

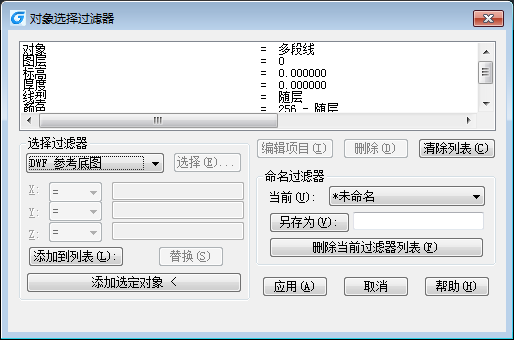

對象選擇過濾器

對象選擇過濾器原來是浩辰CAD擴展工具里的功能，但現在基本上成了CAD的一個基本功能，命令是Filter。

對象選擇過濾器跟快速選擇有些類似，不同的是：對象選擇歐律器可以設置多個條件，而且可以拾取圖中對象來獲取條件，然后再刪除多余的條件；設置好過濾器后可以保存，下次選擇的時候還可以再用。

擴展工具>選擇工具

在浩辰CAD中還有一些預設好條件的選擇過濾器，例如按塊名選、按實體類型選、按圖層選和按顏色選，以及組合兩個條件的過濾器，如按實體-圖層選、按實體-顏色選和按圖層-顏色選。

用這些工具可以通過在圖中拾取一個樣例圖形，來選擇與它有相同屬性的圖形，例如選擇同名圖塊、選擇同一圖層或相同顏色的對象，由于不用再設置過濾條件，因此用起來更方便。http://www.syxyd.cn/
