很多設計師在繪制dwg三視圖的過程中都會在圖紙的下方繪制一個立體圖形，這樣能很直觀的表現出圖形的形狀和結構，而在CAD軟件中除了繪制三維圖形表達外，還有一個方法就是用等軸測投影所繪制CAD二維圖形來表達出立體的視覺效果。

下面我就為大家介紹一下繪制等軸測圖的一些基本設置和繪圖的注意事項:

一、繪制等軸測圖形的基本設置

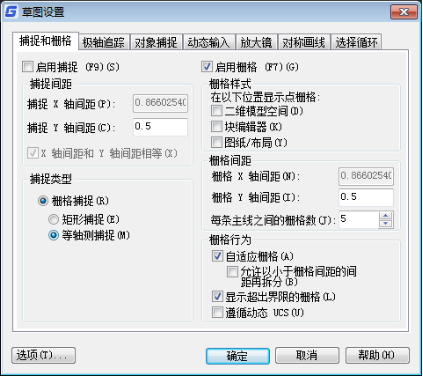

①工具——繪圖設置——捕捉和柵格——捕捉類型——等軸測捕捉

注：在繪制等軸測投影圖時，必須將捕捉類型設置為等軸測捕捉。

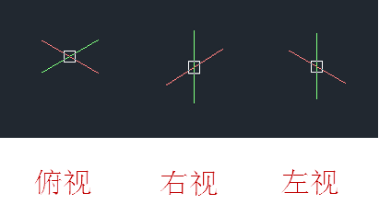

②視圖的切換

在繪制二維軸測圖的過程中，常常需要在不同的視圖間進行切換，以達到快速繪圖的目的。大家可以按“F5”來實現視圖間的快速切換。系統為我們提供了“俯視”“左視”“右視”三個視圖。大家要注意在不同視圖中坐標的變化，因為坐標顯示的是當前視圖中的正交形態。

注：二維軸測圖中，不同視圖的正交模式是在30°、90°、150°三個角度中相互轉換的。http://www.syxyd.cn/

二、繪圖注意事項

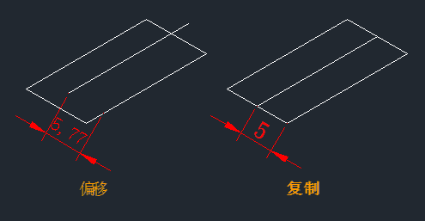

①二維軸測圖中的偏移和鏡像命令是不可用的，需要用復制（CO）命令來達到偏移或者鏡像的效果。以偏移命令為例，大家可以看一下效果對比。

同樣是將底邊向上偏移5，而復制后的效果才是我們想要的。

②圓柱體和長方體的繪制

a、在二維軸測圖中，繪制長方形不能直接調用（REC）快捷命令，而需要使用正交或者相對坐標來繪制指定的長方形。然后將繪制好的長方形進行復制，從而繪制一個長方體。下面我們通過一個實例來直觀的了解一下如何繪制一個長方體。例如我們要繪制一個長20，寬10，高30的一個長方體。

具體操作如下：

（1）、打開正交模式，激活直線命令，繪制長20，寬10的長方形。

（2）、切換到左視圖中，激活復制命令，選中繪制好的長方形，指定基點，將圖形向上復制30個單位。

（3）、激活直線命令，將長方形的四個角點一次連接，則一個長方體就繪制出來了。

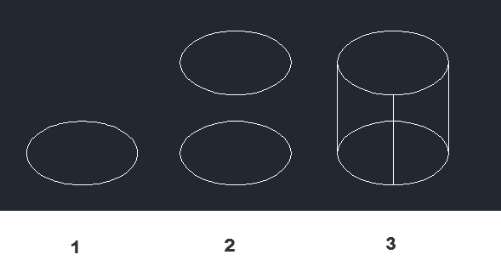

b、在二維軸測圖中，只能使用橢圓命令下的等軸測圓（I）來繪制指定的圓形。然后再將圓形復制，從而得到圓柱體。例如需要繪制一個半徑為50，高為100的圓柱體。我們應該按照以下步驟：

（1）、激活橢圓命令——選擇等軸測圓（I）——指定圓心——指定半徑

（2）、切換到左視圖，將繪制好的圓向上復制100個單位。

（3）、連接圓的三個象限點。

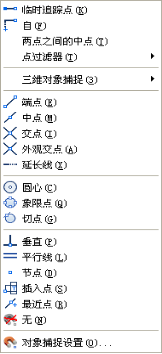

有一個小技巧，大家可以試一試。在連接圓的象限點時，當激活直線命令后，按住CTRL（或者SHIFT）鍵，同時單擊鼠標右鍵，會出現下圖所示的對話框，大家可以快速選擇自己需要捕捉的點。

總結：在繪制二維等軸測圖的過程中，大家應該熟練應用“F5”命令，實現視圖間的快速切換，這樣能方便繪制圖形。同時，應該盡量在正交模式下繪制圖形，以保證圖形的精確性。
