CAD坐標標注是在總平面圖上標注測量坐標或施工坐標，可以說坐標標注是非常重要的一個標注。浩辰給排水cad中的坐標標注是在傳統坐標標注功能的基礎上做了進一步的優化，引入了基準坐標概念，同一個圖中允許存在多種坐標系統方便畫圖。

本文介紹給排水CAD強大的坐標標注功能。

坐標標注

菜單位置：[室內設計]à [符號標注] à [坐標標注]

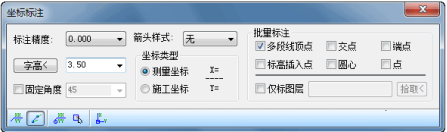

點取菜單命令后，顯示對話框如下。

坐標標注的操作過程：

1. 標注基準坐標，根據測量單位給出的紅線界點插入一個坐標對象，設置該點的坐標值作為基準坐標；

2. 根據基準坐標進行各個坐標點的標注；

注意：如果需要創建多個坐標系，可以通過新建基準坐標和拾取基準坐標命令進行當前坐標系的切換，不同坐標系可以通過箭頭樣式加以識別。

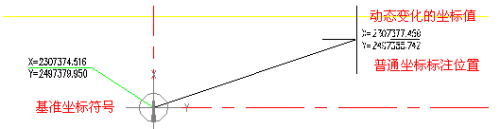

標注普通坐標：

根據當前的基準坐標，給出各個需要標注的坐標位置點進行標注(如果當前未定義基準坐標，命令自動切換到標注基準坐標)，命令行提示如下。

當前繪圖單位：毫米

請輸入坐標標注點或[輸入坐標數值定位標注點(A)]<退出>：點取要CAD標注的坐標位置點(或者鍵入選項A)；

請點取坐標標注方向<退出>: 拖動光標定義引線方向，點取標注引線結束點；

坐標點還可以在命令行中選擇A選項，通過鍵盤輸入完成，注意本命令中以米單位與總圖坐標順序鍵入。

請輸入坐標標注點或[輸入坐標數值定位標注點(A)]<退出>：A 鍵入選項A 通過輸入坐標值獲得坐標點；

請輸入基準坐標測量坐標值或[圖上拾取坐標數字(A)]: 2307435.257，2497379.950 鍵入該點的測量坐標值回車，圖上顯示對應點的坐標符號引線；

請點取坐標標注方向<退出>: 拖動光標定義引線方向，點取標注引線結束點完成坐標繪制；

坐標值除了鍵盤的鍵入外，也可以在上面的命令行中鍵入A選項，拾取測量獲得的單行文字數據(浩辰單行文字與AutoCAD單行文字均可)完成輸入，命令行交互如下。

請輸入基準坐標測量坐標值或[圖上拾取坐標數字(A)]:A 鍵入A，準備拾取數據，圖上已有的單行文字數據如下圖所示；

請拾取dwg圖紙上測量值數據(X坐標): 拾取代表X坐標數據的單行文字；

請拾取圖上測量值數據(Y坐標): 拾取代表Y坐標數據的單行文字；

請點取坐標標注方向<退出>: 拖動光標定義引線方向，點取標注引線結束點完成坐標繪制；http://www.syxyd.cn/

批量標注普通坐標：

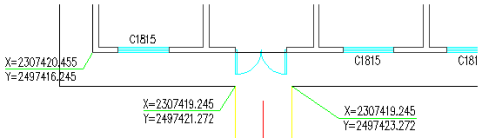

框選標注坐標用的特征點作為坐標標注點，一次標注多個坐標點。顯示批量標注對話框如下圖所示。

1.在圖上勾選需要批量標注的特征點，命令行提示如下：

當前繪圖單位：毫米

請輸入坐標標注點或 [輸入坐標數值定位標注點(A)]<退出>: 框選需要批量標注的特征對象；

請選擇需標注坐標的對象<退出>:指定對角點: 找到 N 個回車結束選擇；

請選擇需標注坐標的對象<退出>: 回車結束標注；

2. 勾選“僅標圖層”，拾取按鈕和編輯框亮顯，說明此時僅拾取指定圖層的特征點，單擊“拾取<”按鈕，命令行提示如下：

請選擇對象<返回>: 選取道路中線和0層上的線；

請選擇對象<返回>: 回車返回對話框；

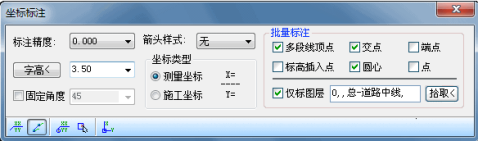

此時限制了僅0層上的線段和道路中線上的線段以及它們之間的頂點和交點、圓心才是有效的特征點，而不包括其他圖層上的特征點，編輯框顯示圖層名稱如下圖所示。

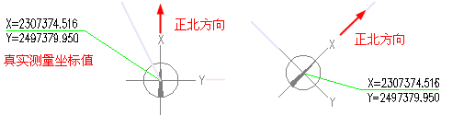

標注基準坐標：

根據測量單位給出的紅線界點插入一個坐標對象，設置該點的坐標值作為基準坐標；

當前繪圖單位：毫米

請點取基準坐標標注點<退出>:點取要標注的基準坐標位置點，一般為已有精確坐標的紅線界點；

請輸入北向角度或 [選擇指北針(A)]<90>: 根據本圖定義的北向角度決定；

請點取基準坐標標注方向<退出>:拖動光標定義引線方向，點取標注引線結束點；

請輸入基準坐標測量坐標值或 [圖上拾取坐標數字(A)]<39.055,-34.891>: 2307374.516,2497379.950 鍵入規劃部門給出的測量坐標；

請輸入坐標標注點或[輸入坐標數值定位標注點(A)]<退出>：給出其他要標注的坐標標注點；

請點取坐標標注方向<退出>: 拖動光標定義引線方向，點取標注引線結束點；

繼續給出其他標注點或回車結束坐標標注。

拾取基準坐標：

拾取基準坐標有兩個應用場景：

1.當圖上建立了多于一個基準坐標，說明本圖存在多個坐標系，這時用戶標注坐標時需要對其中一個基準坐標進行關聯。

2.圖上只有一個基準坐標，用戶希望將其他普通坐標轉換為基準坐標。

命令提示如下：

當前繪圖單位：毫米

選擇基準坐標<退出>: 選擇基準坐標對象作為當前基準坐標；

請輸入坐標標注點或 [輸入坐標數值定位標注點(A)]<退出>:以當前基準坐標進行坐標標注；

請點取坐標標注方向<退出>: 拖動光標定義引線方向，點取標注引線結束點；

繼續給出其他標注點或回車結束坐標標注。
