CAD繪圖過程，我們經常可能使用其他人圖或者圖塊，這個時候可能相互拷貝出現了同名圖塊更新問題。如果想拷貝過來新圖塊內容，老cad版本是無法實現，只能改名后拷貝過來。

否則會被忽略變成新圖里面新塊內容，浩辰cad2019新增加圖塊重定義功能可以實現這個難題。

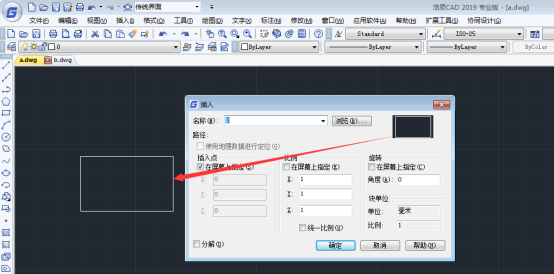

具體操作下面介紹一下，現在有兩個圖a和圖b，都有一個圖塊，名字我們起簡單一些，都是圖塊。

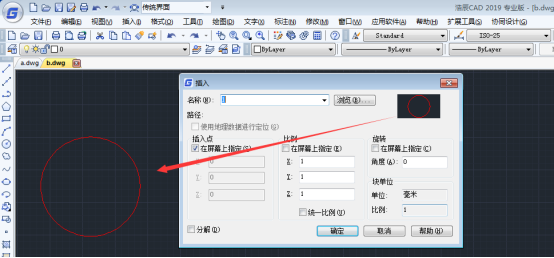

兩個圖里面圖塊不一樣，但圖塊名稱都是一樣的1，

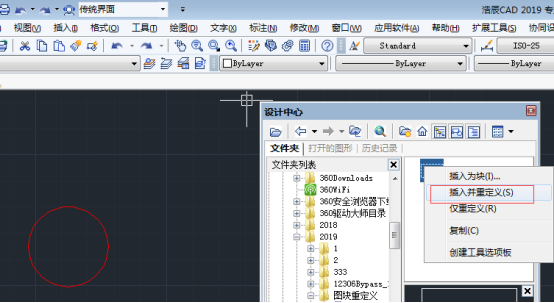

1、此時打開圖b，想更新圖塊內容為圖a情況，可以打開設計中心

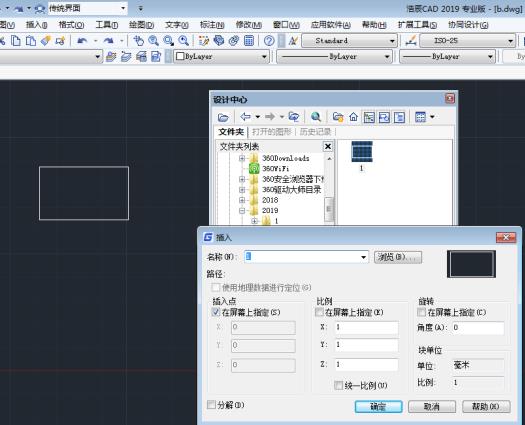

執行插入并重定義后，圖上內容就會變化，而且出現插入對話框

2、如果只點重定義，不會出現插入對話框，其他都一樣。

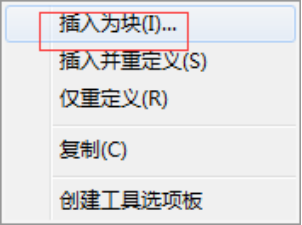

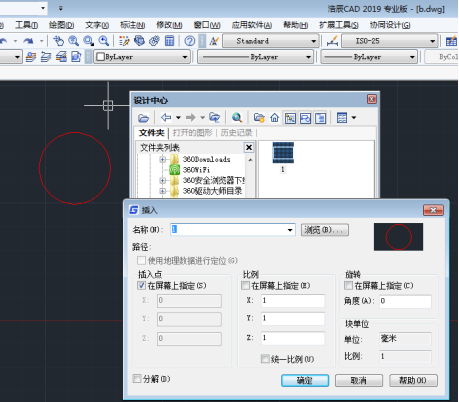

3、另外，如果直接執行，插入為塊，那插入的情況就是圖b原來的圖塊
